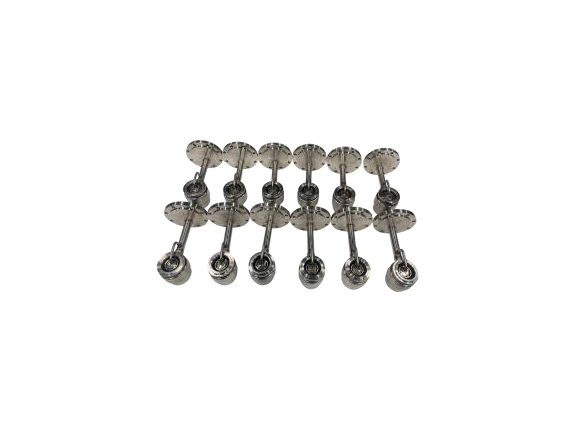

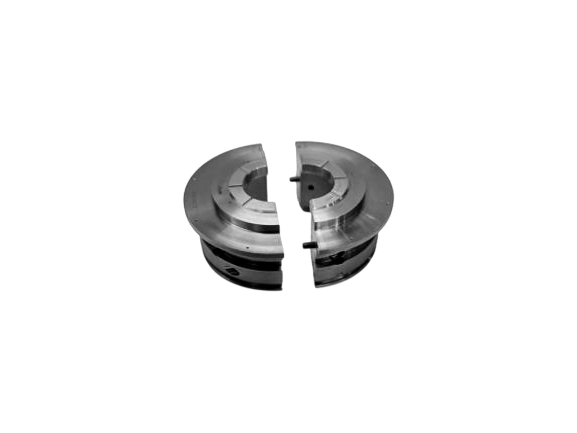

Импортозамещение деталей для иностранных агрегатов и узлов ГТД и ТЭК

Сложности

Решения

Для обеспечения качества уровня GE применяются:

1. Инструмент для жаропрочных сплавов:
   Твердосплавные пластины со специальной геометрией и многослойными PVD-покрытиями (группа S по ISO) для работы при высоких температурах.
2. Подача СОЖ под высоким давлением:
   Системы охлаждения (20–70 бар) для принудительного дробления стружки и предотвращения налипания металла на резец.
3. Вакуумная термообработка:
   Циклы закалки и старения в вакууме исключают окалину и сохраняют точность размеров до микрона.

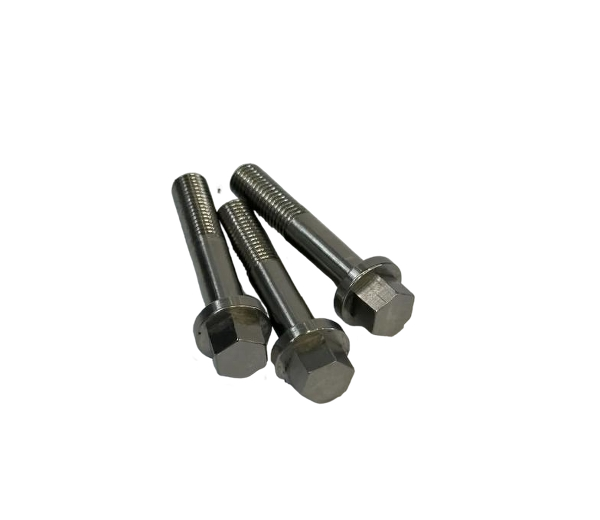

4. ЧПУ-точение резьбы:
   Программное управление нарезает резьбу 1/4″-28 UNF с идеальной геометрией и минимальной шероховатостью, исключая человеческий фактор.
5. Стопроцентный контроль:
   Каждая партия проходит проверку дюймовыми калибрами-кольцами и выборочный контроль твердости, что гарантирует полную собираемость и надежность узла.

Сложности

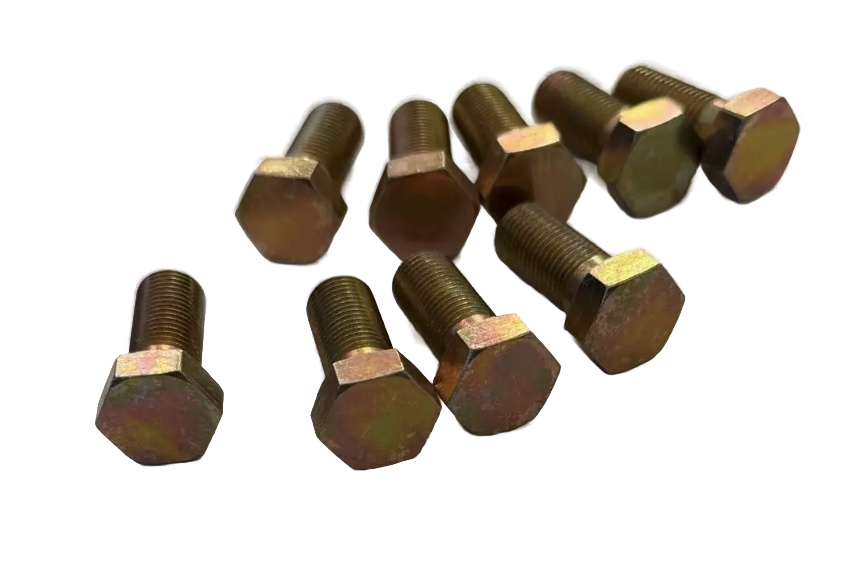

Производство крепежа для систем Rolls-Royce / Cooper-Bessemer сопряжено с серьезными вызовами:

• Обработка «тяжелого» сплава:
  Сталь 10Х11Н23Т3МР (ЭП33) крайне вязкая. При точении выделяется огромное количество тепла, которое не уходит со стружкой, а остается в инструменте и детали.
• Точность резьбового профиля:
  Резьба UNF класса A2 требует точного профиля. Отклонение шага на жаропрочном сплаве ведёт к закусыванию болта при монтаже в дорогостоящий диск турбины.
• Соблюдение допусков на биение:
  Для статорных лопаток критична соосность головки и стержня, чтобы избежать перекосов при затяжке.

Решения

Для достижения авиационных стандартов качества применяются следующие решения:

1. Высокоскоростное точение с подачей СОЖ под давлением:
   Позволяет эффективно дробить сливную стружку стали ЭП33 и отводить тепло, предотвращая прижоги на поверхности детали.
2. Вакуумная дегазация (обезводороживание):
   После кадмирования обязательна термообработка для удаления водорода из структуры металла.
3. Контроль калибрами высшей точности:
   Проверка резьбы сертифицированными дюймовыми калибрами-кольцами на соответствие стандартам Cooper-Bessemer.
4. Термическое старение:
   Цикл дисперсионного упрочнения в вакууме для стабильной твердости 36…38 HRC по всему сечению болта.

Сложности

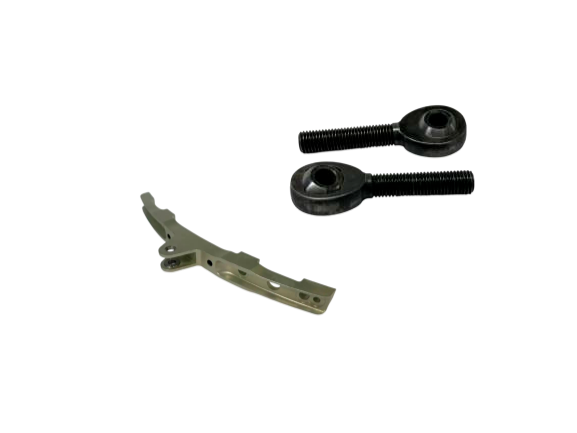

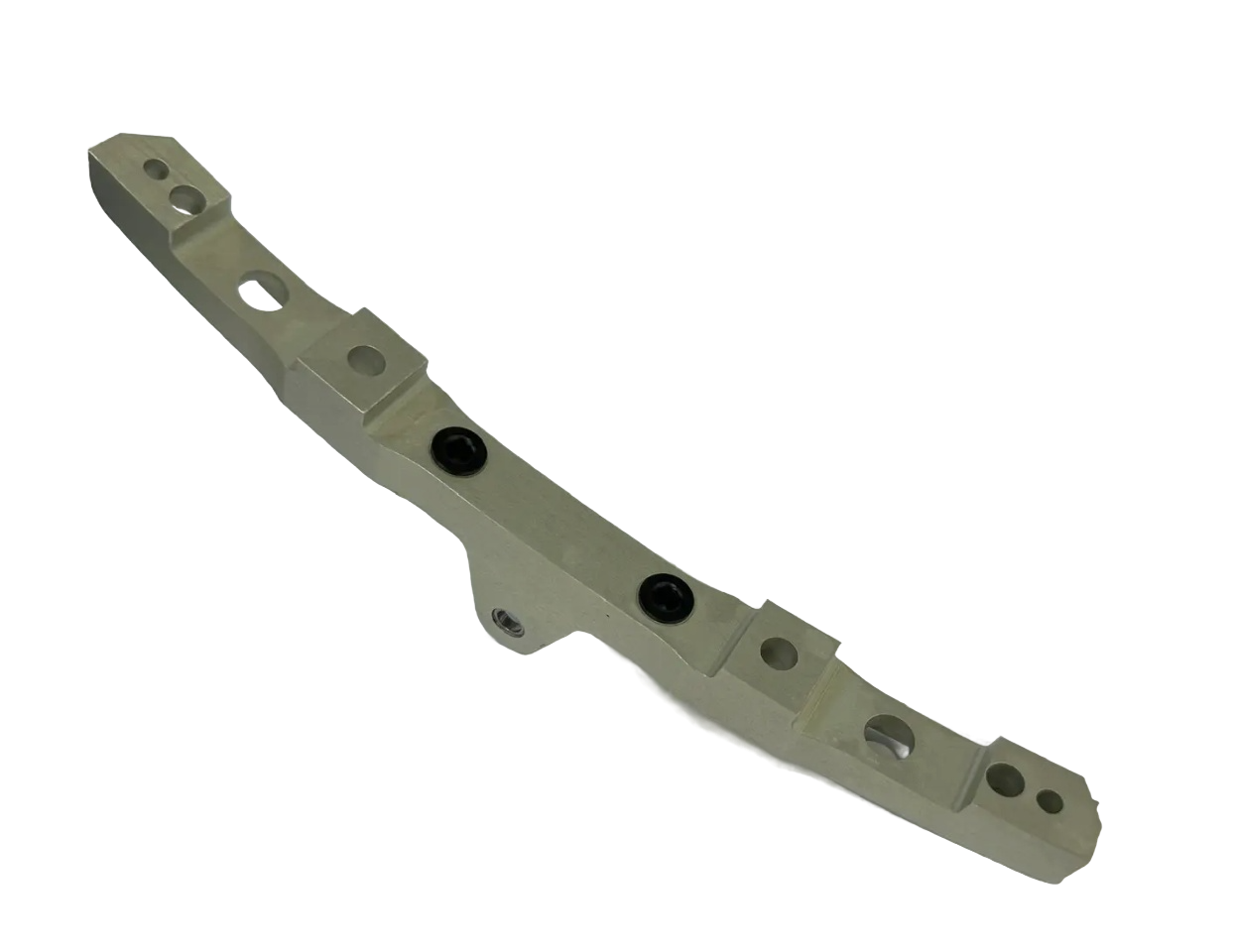

Производство кронштейна для General Electric требует решения специфических задач:

• Сложное базирование и ориентация:
  Дугообразная форма детали и разнонаправленные крепёжные отверстия требуют сложной переналадки или многоосевых станков.
• Высокий коэффициент съема материала:
  Изделие изготавливается из круга 70 мм. При массе детали 110 г более 90% заготовки уходит в стружку, повышая риск внутренних напряжений.
• Деформации при обработке:
  Сплав Д16Т склонен к короблению при интенсивном снятии металла. Тонкие стенки и радиусная форма могут деформироваться, выводя размеры за допуски h14/H14.
• Точность угловых размеров:
  Углы позиционирования отверстий должны соблюдаться с высокой точностью для идеальной собираемости в узлах GE.
• Контроль чистоты поверхности:
  Шероховатость Rz 6,3 должна быть выдержана на всей сложной поверхности, включая труднодоступные места между рёбрами.

Решения

Для соответствия жёстким стандартам GE применяются следующие подходы:

1. 5-осевая фрезерная обработка на ЧПУ:
   Единственное эффективное решение для нарезания отверстий под разными углами за один установ — гарантирует точное взаимное расположение и соосность.
2. Поэтапное снятие напряжений:
   Применение стратегии «черновая обработка — стабилизация — чистовая обработка». Это позволяет минимизировать коробление тонкостенного алюминиевого профиля.
3. Специализированная оснастка:
   Изготовление «постелей» (ложементов), повторяющих радиус детали R397,5, для надёжного закрепления на финишных операциях без риска деформации стенок.
4. Высокоскоростное резание (HSM):
   Использование высоких оборотов шпинделя и острых фрез для алюминия со специальными полированными канавками. Это предотвращает налипание алюминия на инструмент и обеспечивает заданную чистоту Rz 6,3.
5. Контроль геометрии на КИМ:
   Проверка готового кронштейна на КИМ по математической модели для верификации всех радиусов и угловых координат отверстий перед нанесением покрытия.

Сложности

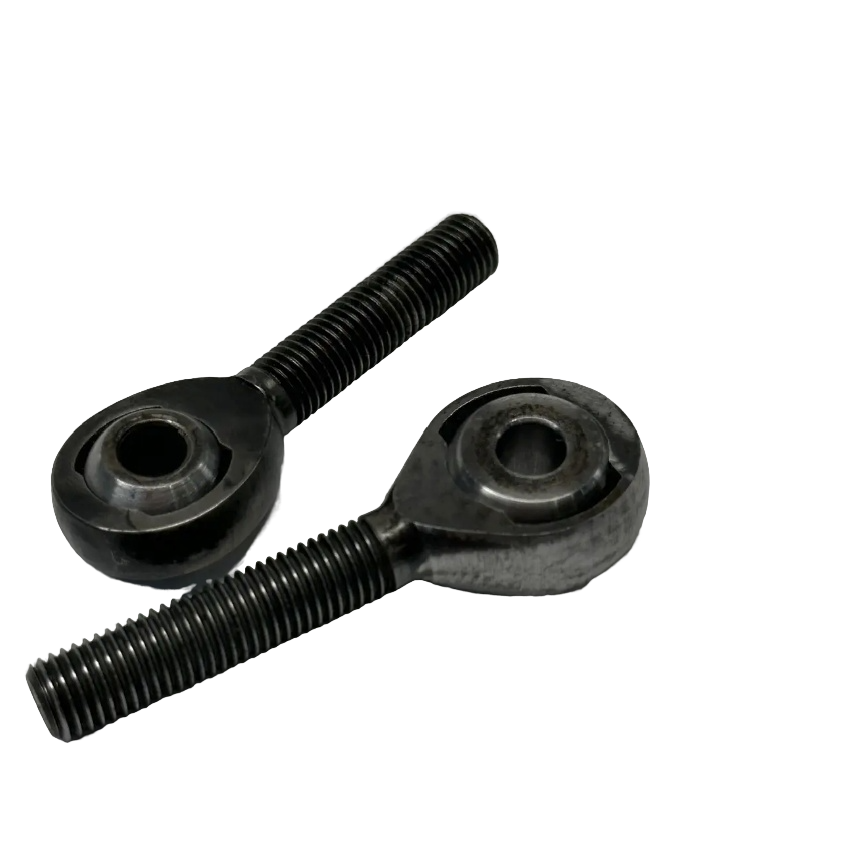

Изготовление идеальной сферы: Главная сложность — расточка внутренней сферической поверхности под установку шара. Отсутствие ступенек и микронеровностей критично, так как напрямую влияет на ресурс подшипника.

• Обработка вязкой нержавеющей стали:
  07Х16Н6-Ш сильно налипает на инструмент. При чистовой обработке сферы это ведёт к задирам, недопустимым для посадки подшипника.
• Высокая точность посадки F7:
  Допуск в несколько микрон требует прецизионного оборудования и жесткого температурного контроля в цехе, иначе деталь выйдет за пределы поля допуска.
• Стабильность структуры металла:
  Сталь переходного класса требует обязательной обработки холодом после закалки. Без этого в структуре останется остаточный аустенит, что приведет к изменению размеров сферы уже в процессе эксплуатации двигателя.
• Контроль целостности:
  Шарнирные узлы работают на знакопеременные нагрузки. Малейшая волосовина или неметаллическое включение в материале может стать причиной разрушения.

Решения

1. Интерполяционное фрезерование сферы на ЧПУ:
   Использование 5-осевых станков с ЧПУ и специальных сферических фрез/резцов с полированной передней поверхностью для исключения налипания стружки.
2. Суперфиниширование или хонингование:
   Для достижения шероховатости Ra 0,63 и идеальной геометрии сферы применяется финишная притирка или суперфиниширование специальными абразивными головками.
3. Полный цикл термообработки с крио-этапом:
   Закалка, обработка холодом (ниже -70°C) и многократный отпуск. Это гарантирует превращение структуры в мартенсит и стабильность геометрии отверстия
4. Люминесцентный дефектоскопический контроль:
   Использование высокочувствительных индикаторных жидкостей при МПК для выявления дефектов, которые невозможно обнаружить обычными методами.
