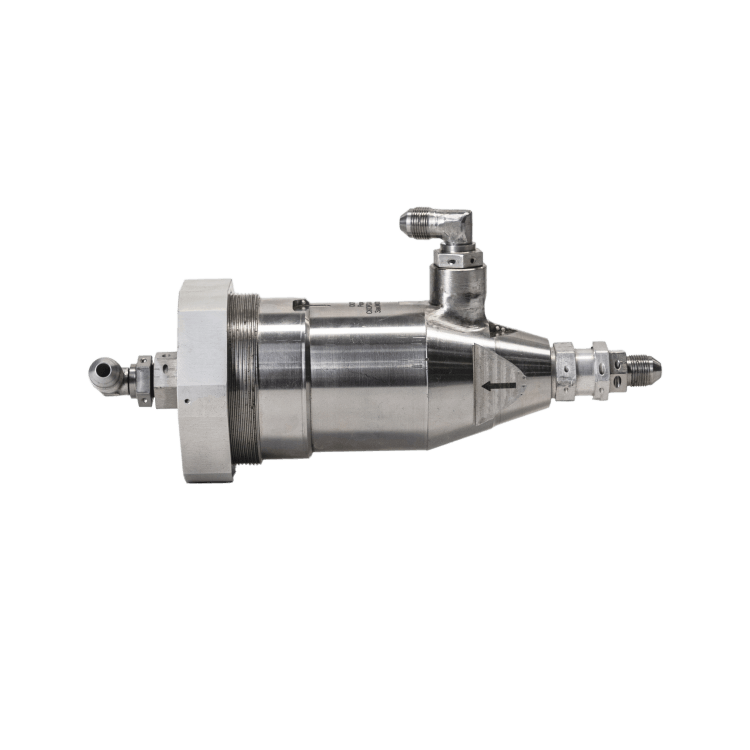

Редукторы 682
СКОРСА 01-М-3-Ш

Редуктор 682 СКОРСА 01-М-3-Ш, изготовленный по техническим условиям ГЕУС.303221.001 ТУ, предназначен для поддержания постоянного давления природного газа в системе пускового топлива. Используется в газотурбинных НК-16СТД(В), НК-16-18СТД(В), НК-38СТ.

Основные сведения об изделии и технические данные

Технические характеристики


Редуктор 682 СКОРСА 01-М-3-Ш, работает на природном газе в двигателях НК-16СТД(В), НК-16-18СТД(В), НК-38СТ.
Рабочая среда - природный газ по ГОСТ 5542-87 со степенью очистки 40 мкм.

Давление рабочей среды :
- на входе - от 3 до 8 МПа (от 30 до 80 кгс/см2),
- на выходе - (0,30+0,05) Мпа [(3,0+0,5) кгс/см2]

Давление срабатывания предохранительного клапана (ПК):
- давление открытия - (0,5+0,1) Мпа [(5+1) кгс/см2],
- давление закрытия - 0,4 МПа (4 кгс/см2), не менее.

Расход рабочей среды:
- от 1500 до 1700 нл/ч при давлении на входе от 3 до 8 МПа (от 30 до 80 кгс/см2);
- 1600 нл/ч, не менее, при давлении на входе 4 МПа (40 кгс/см2)

Температура рабочей среды - от +25 °C до + 60 °C.
Температура окружающей среды - от минус 15 °C до +75 °C.



Общий вид изделия

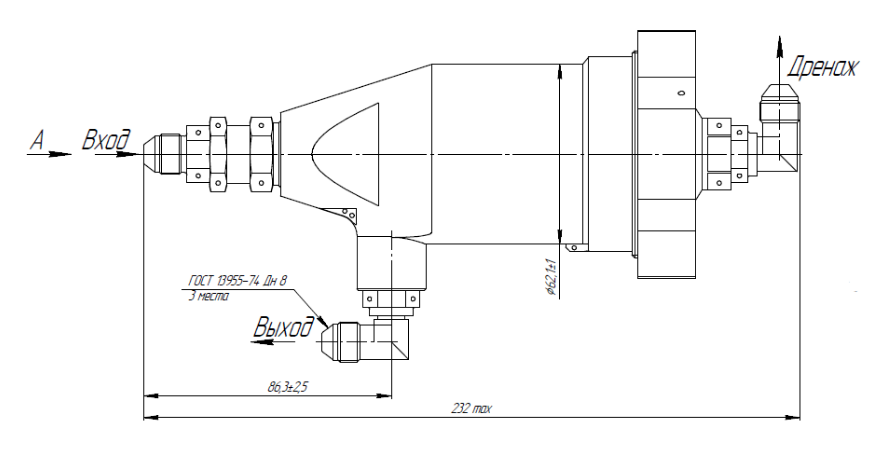

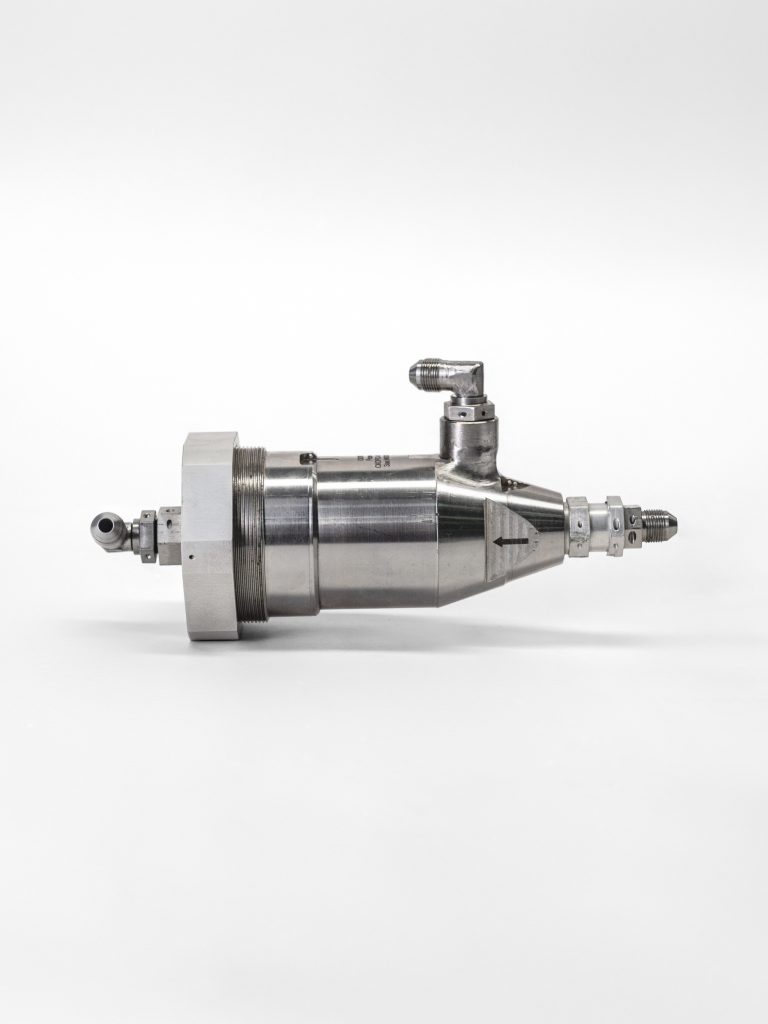

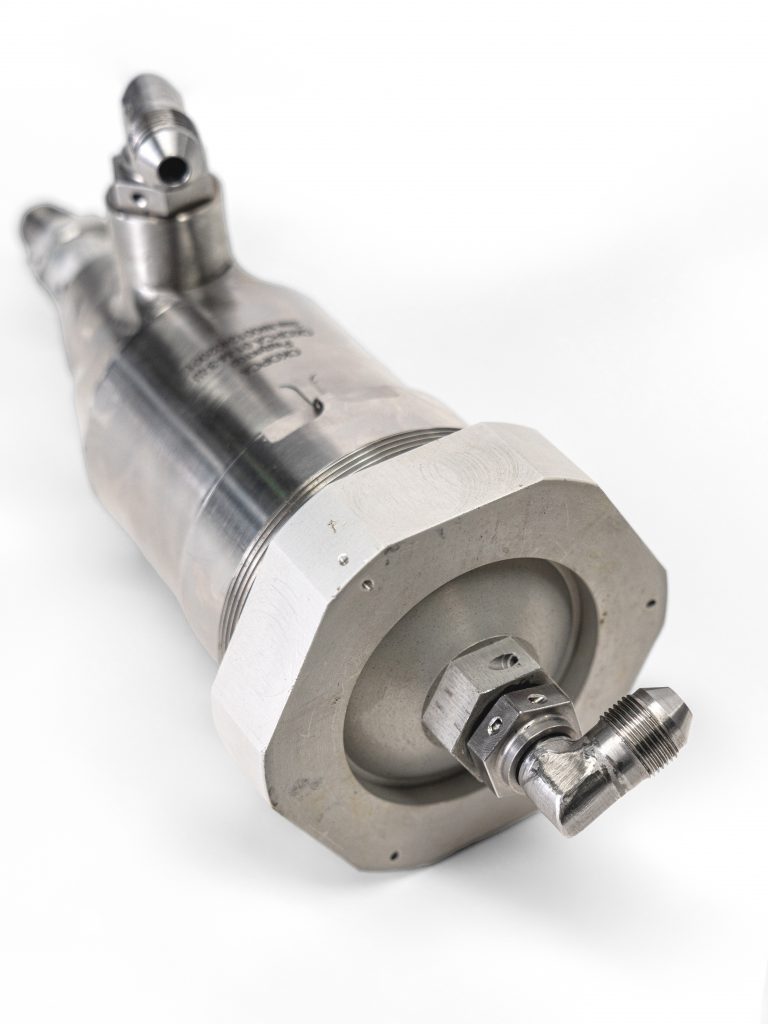

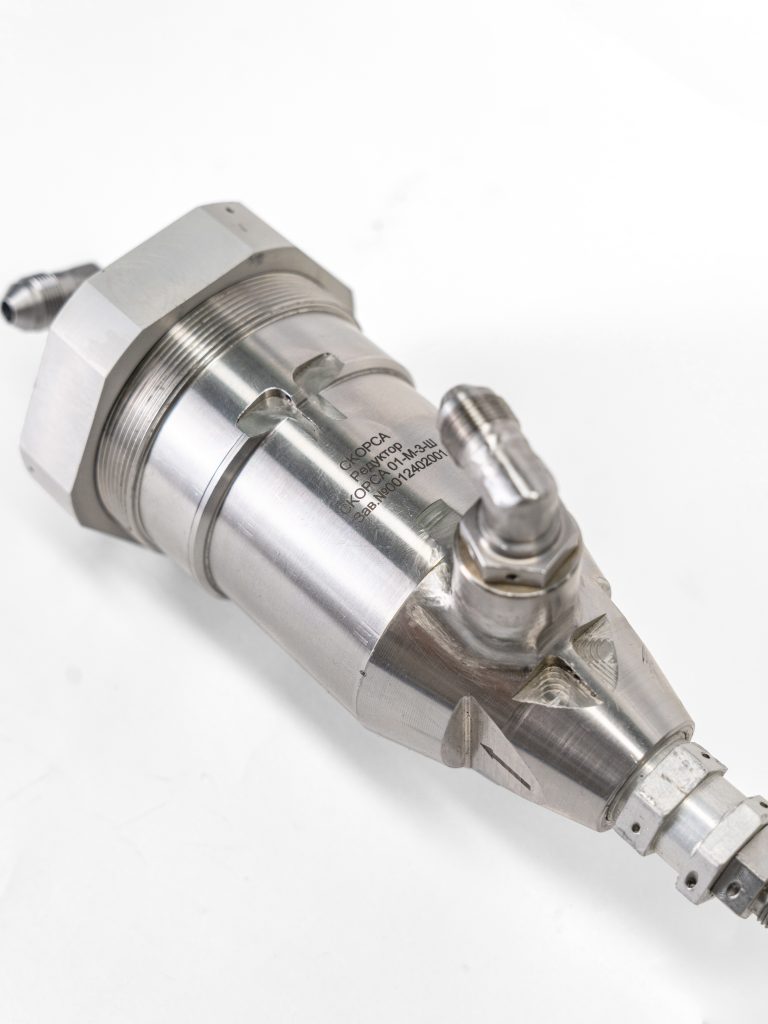

Редукторы 682.700-2 и 682.700-5 общий вид
Рисунок 1 – Общий вид редуктора

Ресурсы, сроки службы и хранения, гарантии изготовителя

Назначенный ресурс датчика 30 000 часов;

Наработка до отказа 20 лет.

Срок службы до списания – не менее 20 лет

Назначенный срок службы – 25 лет.


Назначенный срок хранения составляет 2 года с момента отгрузки изделия потребителю.

Указанные ресурсы, сроки службы и хранения действительны при соблюдении требований действующей эксплуатационной документации.

Гарантии изготовителя

Изготовитель (поставщик) гарантирует работоспособность изделия при условии соблюдения потребителем условий эксплуатации, транспортирования, хранения и технического обслуживания.

Гарантийный срок эксплуатации – 7 лет со дня ввода в эксплуатацию.

Гарантийная наработка – 8000 часов со дня ввода в эксплуатацию в пределах гарантийного срока для НК-16СТД(В), НК-16-18СТД(В) с системой электрозапуска.

Гарантийная наработка – 5000 часов со дня ввода в эксплуатацию в пределах гарантийного срока для НК-38СТ.


Гарантийный срок хранения в неповрежденной упаковке – 2 года.

Гарантии не распространяется на дефекты, возникающие в случаях:
– нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделий;
– ненадлежащей транспортировки и погрузочно-разгрузочных работ;
– наличия следов воздействия веществ, агрессивных к материалам изделия;
– наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
– повреждений, вызванных неправильными действиями потребителями;
– наличия следов постороннего вмешательства в конструкцию изделия.

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.
Неисправные изделия в течение гарантийного срока обмениваются на новые. Решение о замене изделия принимает предприятие-изготовитель.

Предприятие-изготовитель оставляет за собой право внесения изменений в конструкцию редуктора, не ухудшающих его эксплуатационных характеристик и не влияющих на габаритные, монтажные размеры и взаимозаменяемость.

Паспорт изделия


Скачать Паспорт Редуктор 682 СКОРСА 01-М-3-Ш
