ОБРАТНЫЙ КЛАПАН СКОРСА 20/250-К Вз

Обратный клапан 20/250-К ВЗ представляет собой тип запорной арматуры, предназначенный для защиты водопроводной системы от изменения направления потока движения воды, гидравлических ударов. Обратный клапан имеет следующие характеристики: номинальный диаметр DN20 и номинальное давление PN250.
Общий вид обратного клапана 20/250-К ВЗ DN20 PN250
Обратный клапан 20/250-К ВЗ DN20 PN250

Назначение изделия, описание и работа

Клапан обратный СКОРСА 20/250-К Вз (далее по тексту – клапан), изготовленный по ГЕУС.494300.002 ТУ, предназначен для предотвращения обратного потока рабочей среды в трубопроводе.

Клапан предназначен для применения во взрывоопасных газовых средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их строений по ГОСТ 31441.1-2011, во взрывоопасных зонах класса 0, 1 и 2 по ГОСТ 31438.1-2011.

Клапан предназначен для работы в нормальном режиме эксплуатации, при котором оборудование выполняет свою заданную функцию в пределах расчетных параметров.

Клапан относится к неэлектрическому оборудованию. Клапан соответствует климатическому исполнению УХЛ2 по ГОСТ 15150-69 и предназначен для эксплуатации при температуре окружающей среды от минус 60ºС до плюс 50 °С (при эксплуатации клапана на технологических средах с температурой замерзания ниже 0 °С необходимо предусмотреть его обогрев и теплоизоляцию).

Рабочей средой клапана являются воздух (не грубее 10 класса чистоты по ГОСТ 17433-80), природный газ (не грубее 10 класса чистоты по ГОСТ Р 50555-93). Для обеспечения требуемого уровня чистоты среды потребителем должны применяться специальные фильтры.


Технические характеристики

Технические характеристики - Клапан обратный СКОРСА 20/250-К Вз
Технические характеристики обратного клапана СКОРСА 20/250-К Вз

Устройство и работа

Общий вид клапана представлен на рисунке 1.
Клапан (рисунок 2) состоит из крышки 1, корпуса 2, поршня 3, пружины 4, опоры 5. Уплотнительный элемент 7 поршня 3 и седло крышки 1 образуют затвор.

В исходном состоянии клапан находится в закрытом положении. Поршень 3 под действием пружины 4 прижат к седлу крышки 1. Полости [1] и [2] разобщены. Рабочая среда поступает в полость [1]. При увеличении давления в полости [1] на 0,03 МПа и более относительно полости [2] поршень 3 открывается. Рабочая среда начинает поступать из полости [1] в полость [2].

Если давление на выходе клапана выше, либо равно давлению на входе клапана, то поршень клапана переходит в закрытое положение, что предотвращает обратный поток среды через клапан.
Технические характеристики - Клапан обратный СКОРСА 20/250-К Вз

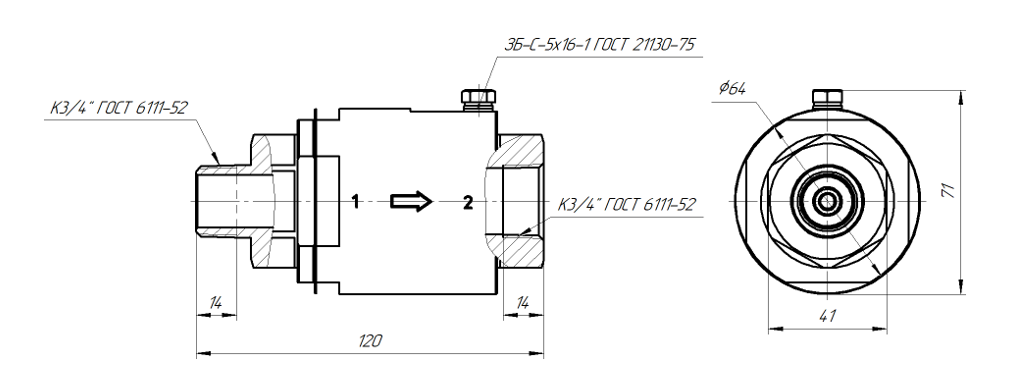

Рисунок 1 — Общий вид клапана
Клапан обратный СКОРСА 20/250-К Вз
Рисунок 2 — Устройство клапана

Фотографии обратного клапана СКОРСА 20/250-К Вз

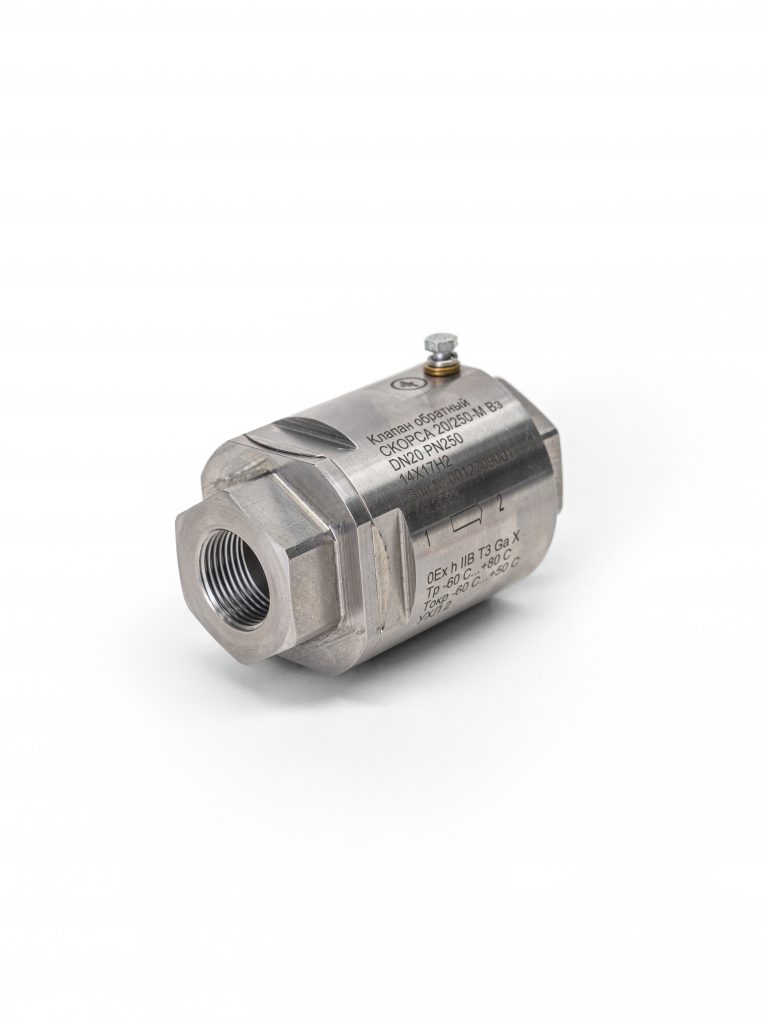

Клапан обратный СКОРСА 20/250-К Вз номинального диаметра 20 и давления 250 кгс/см²
Фото 1

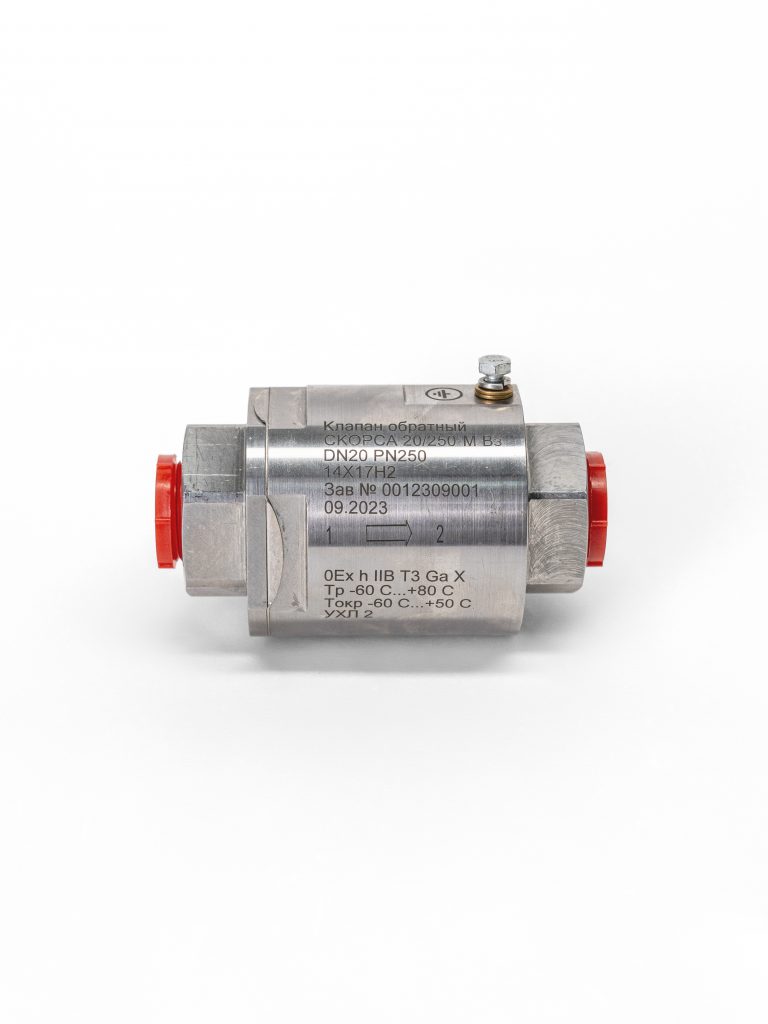

Клапан обратный СКОРСА 20/250-К Вз DN20 PN250
Фото 2

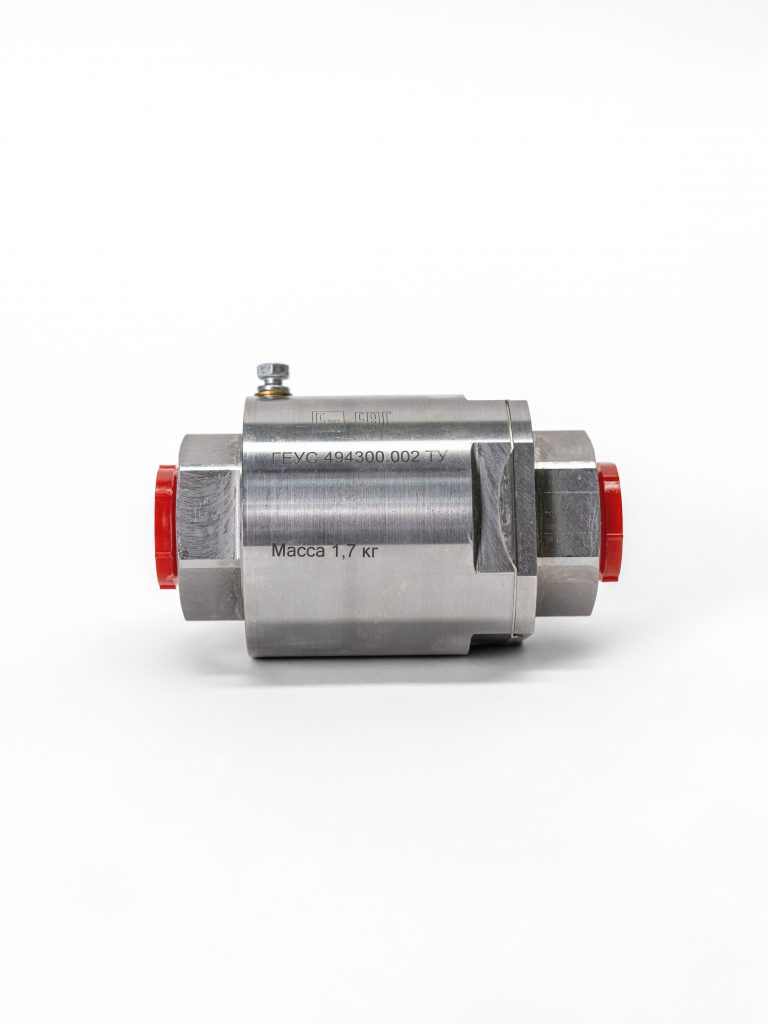

Клапан обратный СКОРСА 20/250-К Вз (масса 1,7 кг)
Фото 3

Видеообзор - Клапан обратный СКОРСА 20/250-К Вз

Использование по назначению

Правила монтажа


Условное графическое изображение клапана приведено на рисунке 3.

Погрузочно-разгрузочные работы следует производить в соответствии с требованиями ГОСТ 12.3.009-76. Наружное защитное заземление клапана производится отдельным проводом через заземляющий зажим ЗБ-С-5х16 ГОСТ 21130-75 (рисунок 1). Сопротивление между заземляющим зажимом и любой неизолированной частью клапана не должно превышать 0,1 Ом.

Важно: Перед началом работы клапан прогреть до минимальной температуры рабочий среды.

Клапан обратный СКОРСА 20/250-К Вз
Рисунок 3 — Условное графическое изображение обратного клапана

Ресурсы, сроки службы и хранения, гарантии изготовителя

Назначенный ресурс – 5х104 циклов срабатывания.
Назначенный срок службы – 30 лет.
Наработка до отказа – 1х104 циклов.

Назначенный срок хранения клапанов в неповрежденной упаковке – 3 года.

Гарантии не распространяются на дефекты, возникающие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузо-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам изделия;
- наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия следов постороннего вмешательства в конструкцию изделия.

Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.
Указанные ресурсы, сроки службы и хранения действительны при соблюдении требований действующей эксплуатационной документации и при своевременной замене деталей с ограниченным сроком службы.

Гарантийный срок эксплуатации клапана – 18 месяцев с момента ввода в эксплуатацию, но не более 24 месяцев с момента отгрузки потребителю.

Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые. Решение о замене или ремонте изделия принимает предприятие-изготовитель.
Предприятие-изготовитель оставляет за собой право внесения изменений в конструкцию изделия, не ухудшающих его эксплуатационных характеристик и не влияющих на присоединительные и габаритные размеры.

Паспорт изделия


Скачать Паспорт Клапан обратный СКОРСА 20/250-К Вз
