Командный агрегат КА СКОРСА 01/35-027DC-Ш
Предназначен для подачи гидравлического сигнала к силовой части агрегатов управления клапанами перепуска воздуха и направляющими аппаратами газотурбинного двигателя по электрической команде.
Используется в газотурбинных двигателях НК-16СТ, НК-16-18СТ.
Агрегат устанавливается на газотурбинном приводе в магистрали управления клапанами перепуска воздуха КНД и КВД газотурбинных двигателей . Рабочая жидкость: Масло ТП-22 ГОСТ 9972-75
Используется в газотурбинных двигателях НК-16СТ, НК-16-18СТ.
Агрегат устанавливается на газотурбинном приводе в магистрали управления клапанами перепуска воздуха КНД и КВД газотурбинных двигателей . Рабочая жидкость: Масло ТП-22 ГОСТ 9972-75
Характеристики
Рабочая жидкость: Масло ТП-22 ГОСТ 9972-75
Давление масла на входе, МПа, (кгс/см2): 3,5±0,1
Давление масла на сливе, МПа, (кгс/см2): 0,08±0,05
Тонкость фильтрации масла, мкм: 40
Питание электромагнита постоянным током: 27
Масса сухого агрегата, кг, не более: 2,2
Рабочая температура при эксплуатации окр: от минус 40 до +80
Описание и работа
Назначения изделия
Командный агрегат КА СКОРСА 01/35-027DC-Ш 18 (далее по тексту – агрегат), изготовленный по ГЕУС.306131.001 ТУ, предназначен для подачи гидравлического сигнала к силовой части агрегатов управления клапанами перепуска воздуха и направляющими аппаратами по электрической команде. Агрегат используется как командная часть агрегатов управления клапанами перепуска воздуха и направляющими аппаратами газотурбинного двигателя.Агрегат предназначен для работы в нормальном режиме эксплуатации, при котором оборудование выполняет свою заданную функцию в пределах расчетных параметров.
Агрегат соответствует климатическому исполнению УХЛ 2 по ГОСТ 15150-69 и предназначен для эксплуатации при температуре окружающей среды от минус 60 ºС до плюс 80 ºС (кратковременно до плюс 150 ºС).
Степень защиты агрегата IP 20 по ГОСТ 14254-2015. Относительная влажность при эксплуатации, температуре плюс 35 ºС, не более 98 %.
Рабочей средой агрегата являются масла: ТП-22 ГОСТ 9972-2020, МК-8П ГОСТ 6457-66, МС-8П ОСТ 38.01163-78, ИПМ-10 ТУ 38.1011299-2006. Номинальная точность фильтрации масла не более 40 мкм.
Для обеспечения требуемого уровня чистоты среды потребителем должны применяться специальные фильтры.

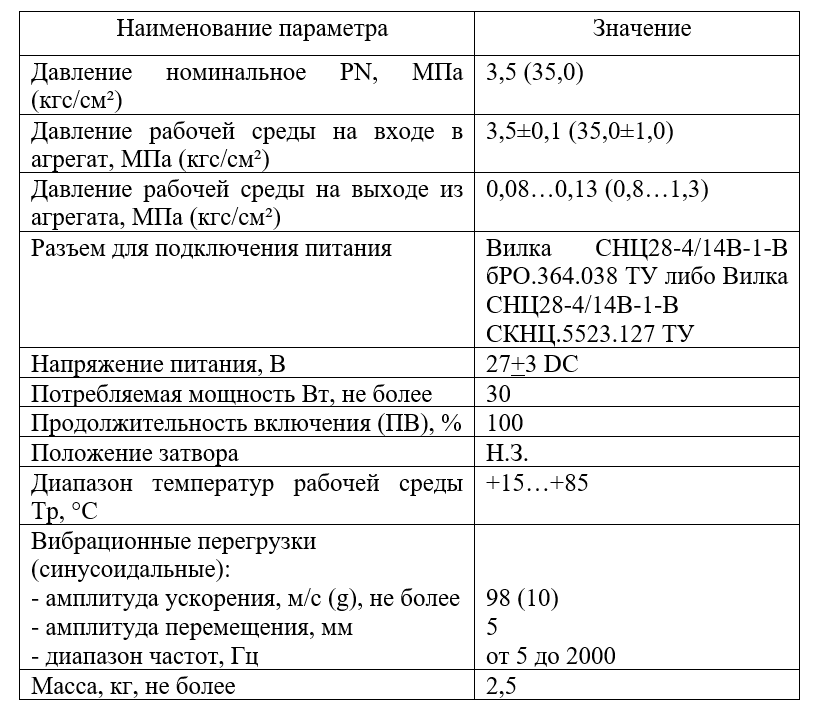

Технические характеристики
Общий вид изделия

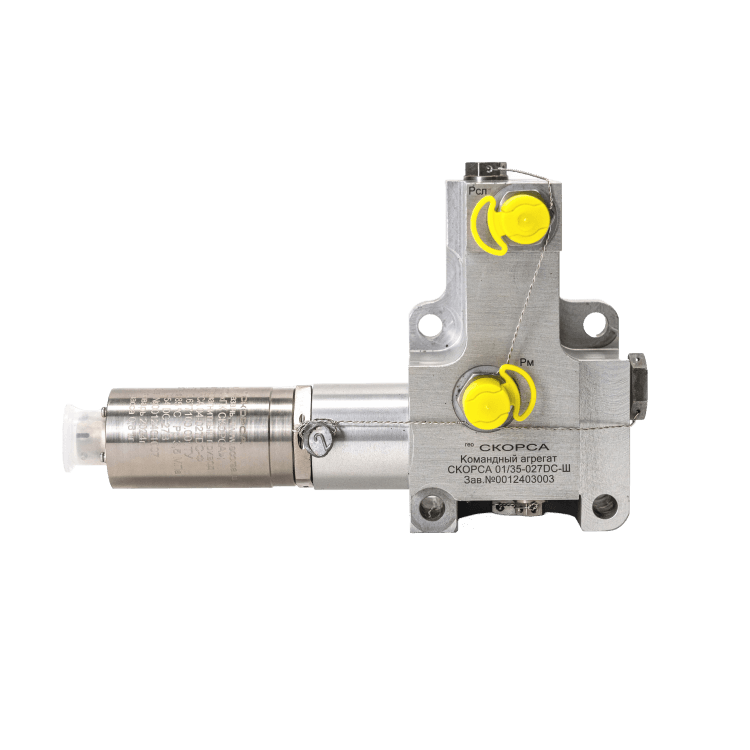

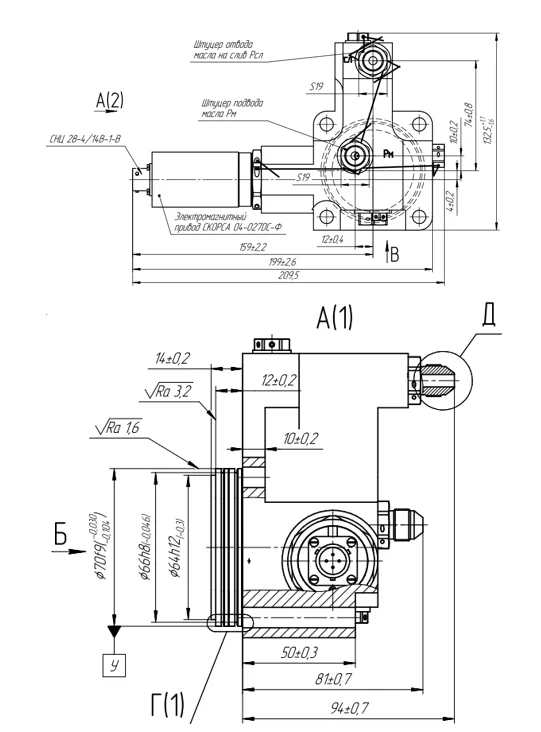

Рисунок 1 — Общий вид командного агрегата

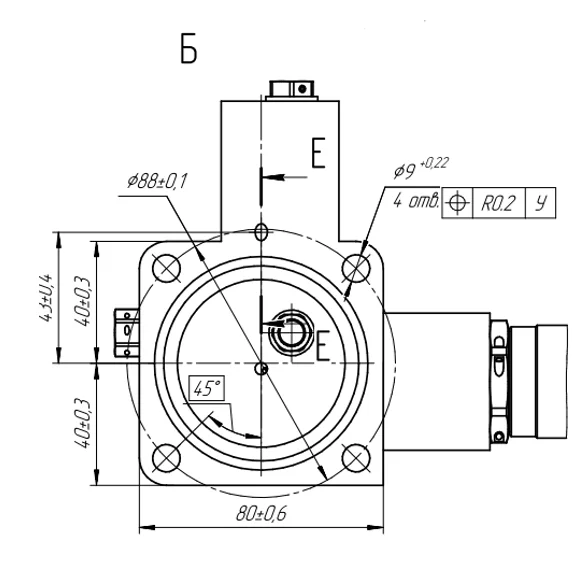

Рисунок 1а – Общий вид командного агрегата

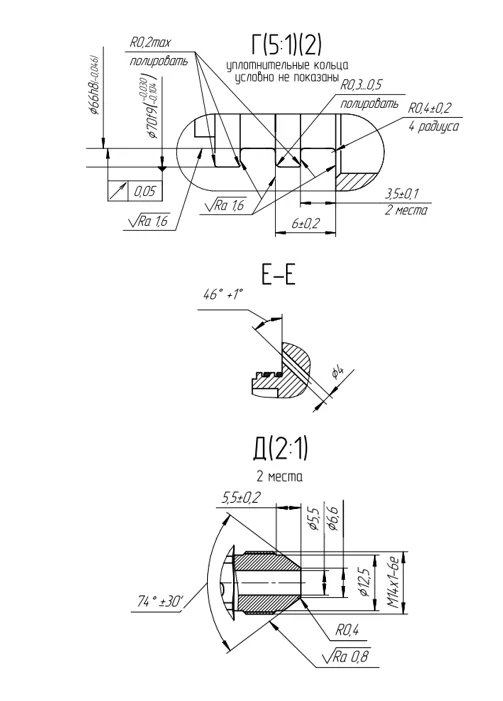

Рисунок 1б – Общий вид командного агрегата
Схема электрического подключения электромагнитного привода
Рисунок 2 – Схема электрического подключения
Фотографии - командный агрегат КА СКОРСА 01/35-027DC-Ш 18

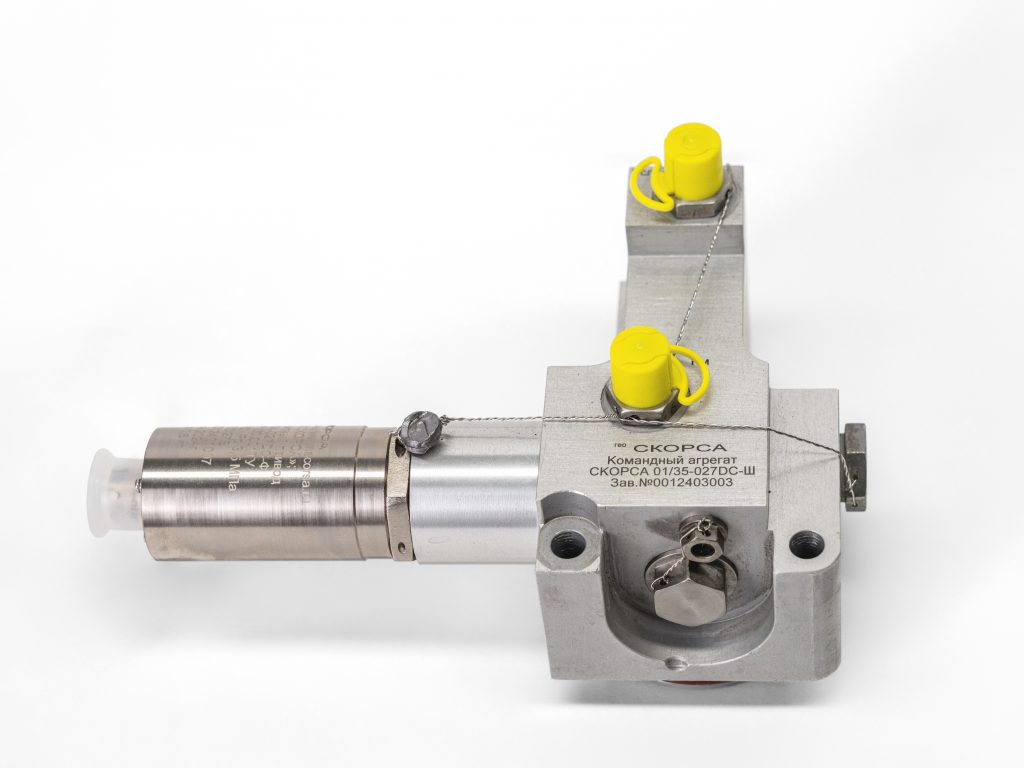

Фото - 1

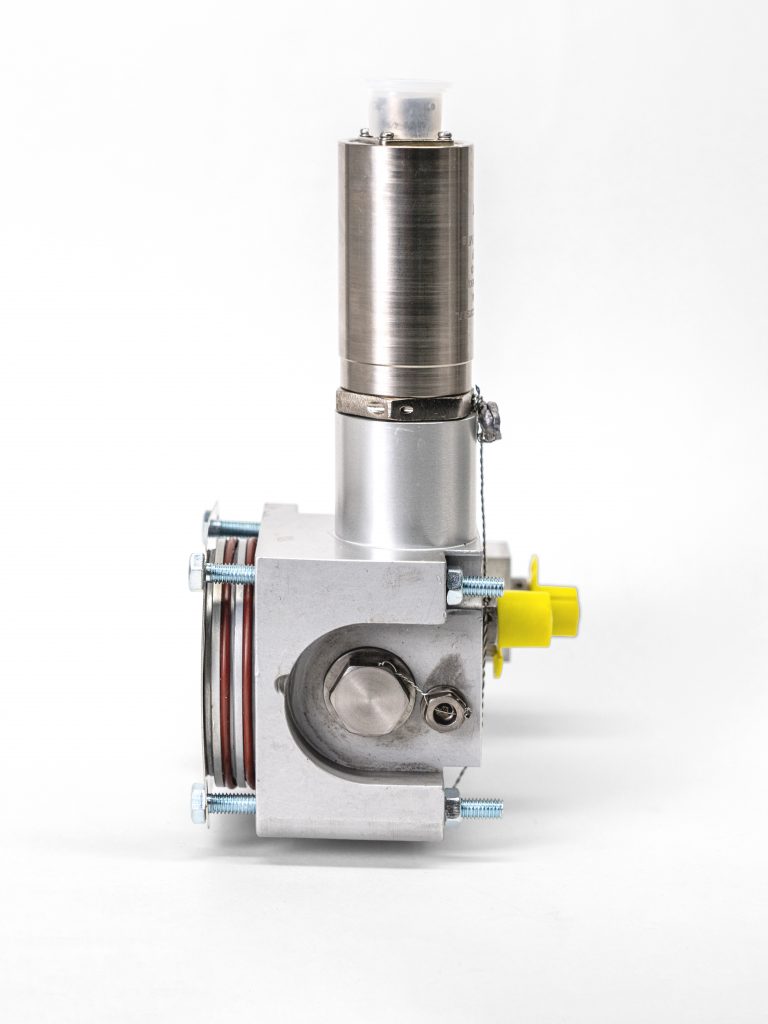

Фото - 2

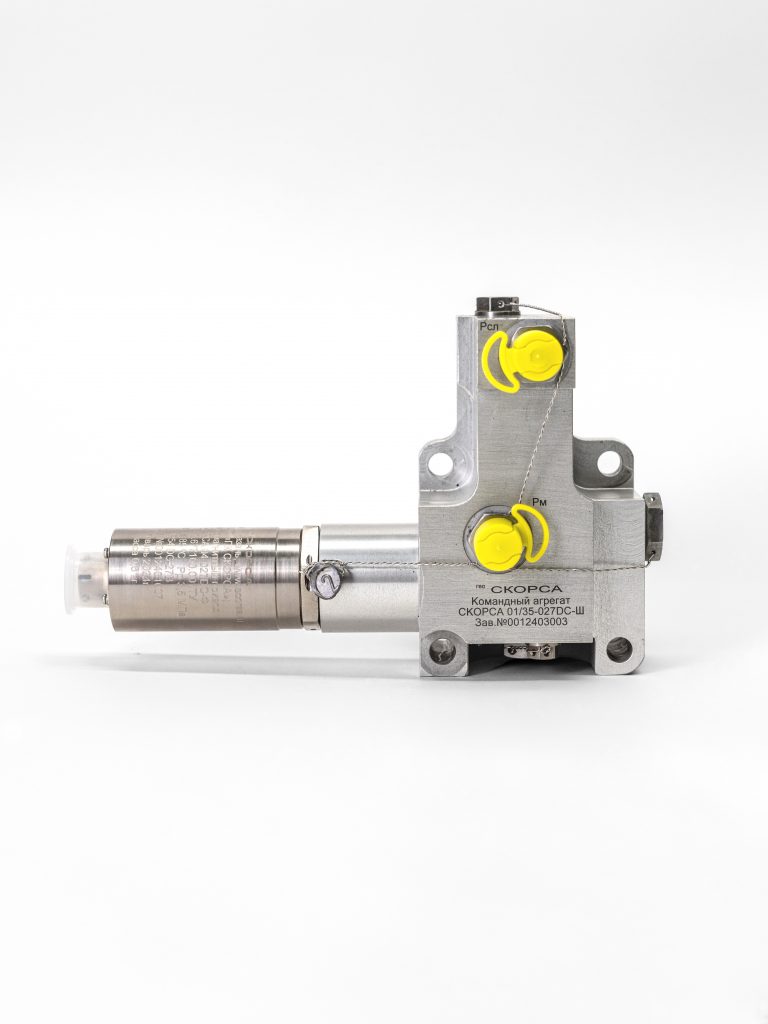

Фото - 3
Видеообзор - Командный агрегат КА СКОРСА 01/35-027DC-Ш 18
Ресурсы, сроки службы и хранения, гарантии изготовителя
Начальный назначенный ресурс – 80 000 часов
Назначенный ресурс – 80 000 часов.
Межремонтный ресурс – 25 000 часов.
Наработка до отказа – 1х105 циклов срабатывания.
Назначенный срок хранения командного агрегата в неповрежденной упаковке – 3 года.
Гарантии не распространяются на дефекты, возникающие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузо-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам изделия;
- наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия следов постороннего вмешательства в конструкцию изделия.
Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.
Указанные ресурсы, сроки службы и хранения действительны при соблюдении требований действующей эксплуатационной документации и при своевременной замене деталей с ограниченным сроком службы.
Гарантийный срок эксплуатации командного агрегата – 6 лет с момента ввода в эксплуатацию, но не более 7 лет с момента отгрузки потребителю.
Гарантийная наработка – 8000 часов со дня ввода в эксплуатацию в пределах гарантийного срока.
Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые. Решение о замене или ремонте изделия принимает предприятие-изготовитель.
Предприятие-изготовитель оставляет за собой право внесения изменений в конструкцию изделия, не ухудшающих его эксплуатационных характеристик и не влияющих на присоединительные и габаритные размеры.
Назначенный ресурс – 80 000 часов.
Межремонтный ресурс – 25 000 часов.
Наработка до отказа – 1х105 циклов срабатывания.
Назначенный срок хранения командного агрегата в неповрежденной упаковке – 3 года.
Гарантии не распространяются на дефекты, возникающие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузо-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам изделия;
- наличия повреждений, вызванных пожаром, стихией, форс-мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия следов постороннего вмешательства в конструкцию изделия.
Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.
Указанные ресурсы, сроки службы и хранения действительны при соблюдении требований действующей эксплуатационной документации и при своевременной замене деталей с ограниченным сроком службы.
Гарантийный срок эксплуатации командного агрегата – 6 лет с момента ввода в эксплуатацию, но не более 7 лет с момента отгрузки потребителю.
Гарантийная наработка – 8000 часов со дня ввода в эксплуатацию в пределах гарантийного срока.
Неисправные изделия в течение гарантийного срока ремонтируются или обмениваются на новые. Решение о замене или ремонте изделия принимает предприятие-изготовитель.
Предприятие-изготовитель оставляет за собой право внесения изменений в конструкцию изделия, не ухудшающих его эксплуатационных характеристик и не влияющих на присоединительные и габаритные размеры.
Паспорт изделия
