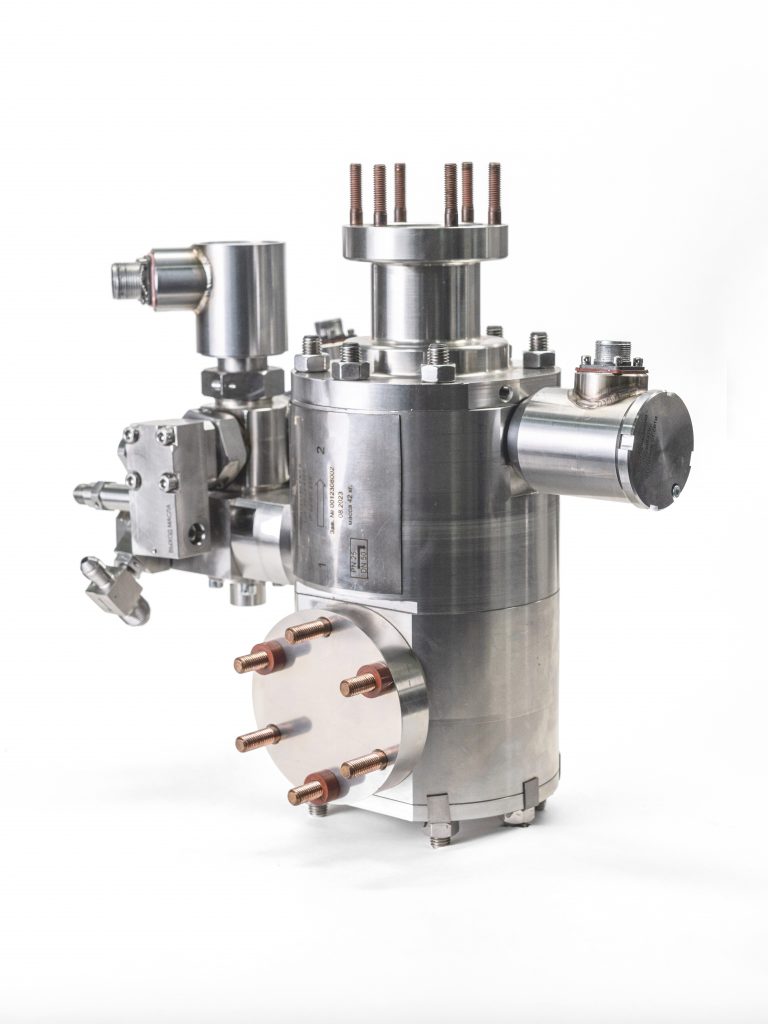

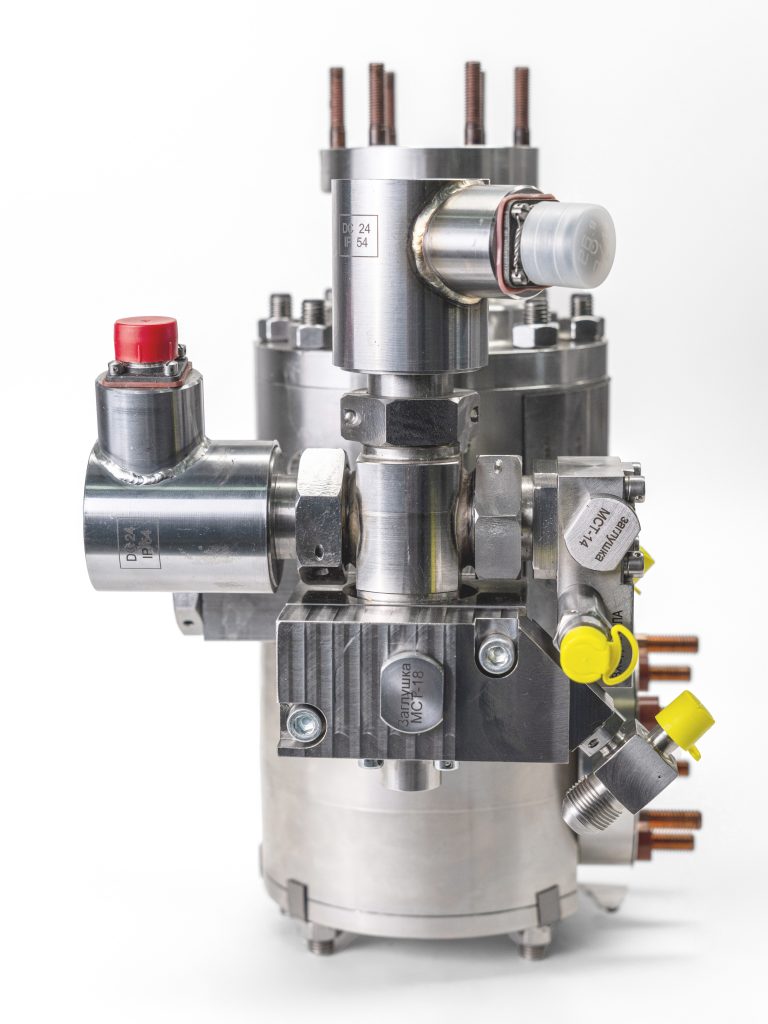

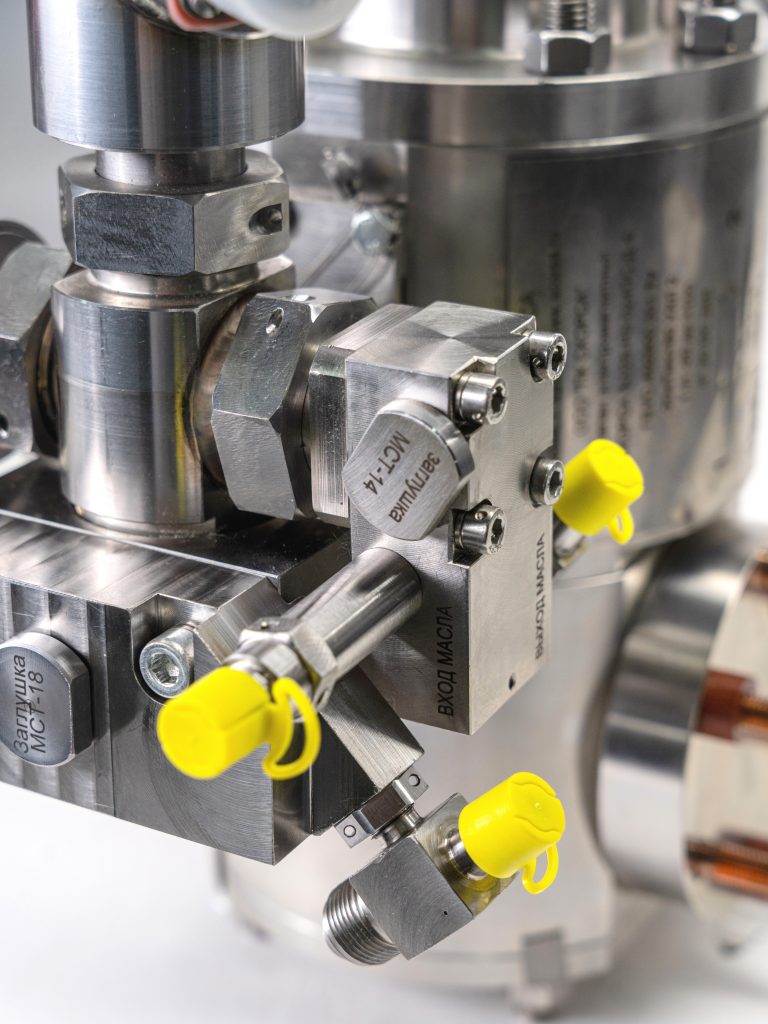

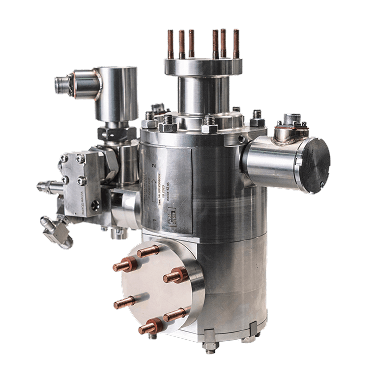

Стопорный клапан

Описание

Стопорный клапан СКОРСА 50/25-НЗ-024DC-Д-Ф, изготовленный по техническим условиям ГЕУС.492900.001 ТУ, предназначен для дистанционного управления потоком рабочей среды (природный газ, масла) в трубопроводных системах.

Основные технические характеристики

• Номинальное давление (PN): 2,5 МПа (25 кгс/см²);
• Рабочая среда: природный газ (ГОСТ 29328-92);
• Диапазон температур:
  • Рабочей среды: -20…+100°C;
  • Окружающей среды: -20…+80°C.
• Герметичность: класс С/СС (ГОСТ 9544-2015);
• Время срабатывания:
  • Открытие: ≤1 сек;
  • Закрытие: ≤0,15 сек.
• Степень защиты: IP54 (пыле- и влагозащищенный);
• Напряжение питания: 24 В DC (±25%/-10%);
• Масса: 42±4 кг.

Преимущества

• Высокая скорость срабатывания (менее 1 секунды);
• Надежная герметичность (класс С/СС);
• Устойчивость к перепадам давления (1,0…2,7 МПа);
• Совместимость с разными маслами (ТП-22, МК-8п, МС-8П);
• Долгий срок службы (32 года) и ресурс (150 000 часов);
• Подходит для суровых климатических условий (исполнение УХЛ2).

Область применения

• Газораспределительные системы;
• Промышленные трубопроводы;
• Автоматизированные системы управления;
• Объекты нефтегазовой отрасли.

Клапан обеспечивает точное и быстрое управление потоком газа, что делает его востребованным в системах, где важна надежность и скорость отсечки.

Технические характеристики

Наименование параметра		Значение
Диаметр номинальный DN		50
Давление номинальное PN, МПа (кгс/см²)		2,5 (25,0)
Перепад давления на клапане, обеспечивающий его работоспособность, ΔР, МПа (кгс/см²)		1,0…2,7 (10,0…27,0)
Давление командной среды на входе клапана, МПа (кгс/см²)		3,5±0,1 (35,0±1,0)
Давление командной среды на выходе клапана, МПа (кгс/см²)		0,45±0,1 (4,5±1,0)
Давление командной среды для закрытия клапана, МПа (кгс/см²)		3,0±0,6 (30,0±6,0)
Присоединение к трубопроводу		Фланцевое, см. рисунок 1
Присоединение к трубопроводу «дренаж»		Штуцерное М20х1,5 ГОСТ 13955-74
Присоединение к трубопроводу командной среды		Штуцерное М14х1 ГОСТ 13955-74
Положение затвора, тип корпуса		Н.З., проходной, угловой
Направление подачи среды		Одностороннее, в соответствии с маркировкой на корпусе
Рабочая среда		Природный газ по ГОСТ 29328-92, не грубее 10 класса загрязненности по ГОСТ 5542-2014
Командная среда		Масла ТП-22 ГОСТ 9972-2020, МК-8п ГОСТ 6457-66, МС-8П ОСТ 38.01163-78.
Максимальный расход рабочей среды через клапан при Рвх=2,5 (25) МПа (кгс/см²), кг/с		1,39±0,139
Герметичность основного затвора при закрытом клапане относительно «выхода» (ГОСТ 9544-2015) при Р=0,6 МПа		Класс С
Герметичность основного затвора при закрытом клапане относительно «дренажа» (ГОСТ 9544-2015) при Р=0,6 МПа		Класс С
Герметичность основного затвора при открытом клапане относительно «дренажа» (ГОСТ 9544-2015) при Р=1,0 МПа	Класс СС
Диапазон температур рабочей среды Тр, ºС	-20…+100
Диапазон температур командной среды Тр, ºС	+15…+100
Диапазон окружающей среды Токр, ºС	-20…+80
Климатическое исполнение по ГОСТ 15150-69	УХЛ2
Напряжение питания (одного электромагнитного привода), В	24 +25% -10% DC
Потребляемая мощность (одного электромагнитного привода), Вт, (при U=30 В)	42±1
Сопротивление обмотки электромагнитного привода при нормальных климатических условиях по ГОСТ 15150-69, Ом	18±8%
Вольтамперные характеристики датчика положения: коммутируемое напряжение (перем./пост.), В, не более коммутируемый ток (перем./пост.), А, не более коммутируемая мощность (перем./пост.), Вт, не более	125 0,25/1 7,5/30
Разъем для подключения привода №1	Вилка 2РТТ20БПН2Ш40В ГЕО.364.120ТУ
Разъем для подключения привода №2	Вилка 2РМДТ18БПН4Ш5В1В ГЕО.364.126ТУ
Разъем для подключения датчика положения	Вилка 2РМДТ18БПН4Ш5В1В ГЕО.364.126ТУ
Время нахождения привода под напряжением, с, не менее	1
Частота срабатывания клапана, циклов в час, не более	100
Степень защиты от пыли и влаги по ГОСТ 14254-2015	IP 54
Время открытия/закрытия, сек, не более	1/0,15
Габаритные размеры, мм	См. рисунок 1
Масса, кг	42±4

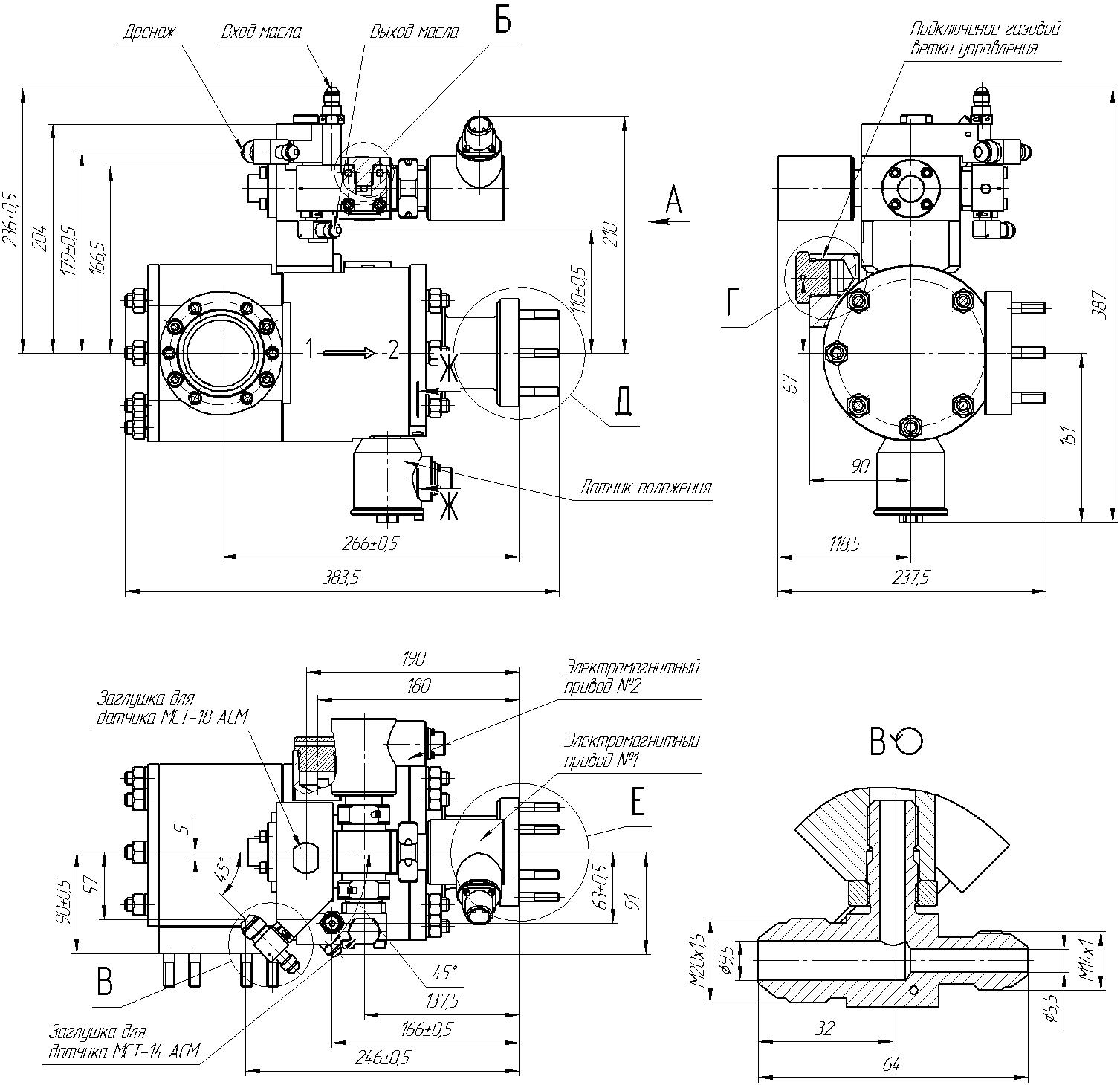

Общий вид
