Регуляторы давления

регулятор СКОРСА 50/10-0,6-НО-Ф(В/В)

Регулятор предназначен для поддержания постоянного давления рабочей среды после себя в диапазоне 0,02–0,06 МПа, независимо от колебаний давления на входе (0,08–1,0 МПа).

Ключевые характеристики:

• DN: 50 мм
• PN: 1,0 МПа (10 кгс/см²)
• Тип: нормально открытый (НО), фланцевое соединение (исполнение В).
• Рабочая среда: воздух (температура: -10…+105°C).
• Климатическое исполнение: ХЛ1 (для холодного климата до -60°C).
• Точность регулирования: ±10% при изменении расхода или входного давления.

Область применения:

• Трубопроводы, емкости и оборудование, требующие стабильного давления.
• Системы с односторонней подачей среды (указана стрелкой на корпусе).
• Взрывоопасные среды (маркировка взрывозащиты: 0Ex h IIB T3 Ga Х).

Особенности:

• Автоматическая корректировка давления за счет мембраны и пружинного механизма.
• Рекомендуется монтаж с импульсной линией (отбор давления на расстоянии ≥500 мм).
• Возможна эксплуатация при низких температурах с подогревом (греющий кабель до +50°C).

Гарантия: 24 месяца с момента ввода в эксплуатацию.
Срок службы: до 30 лет.

Производитель: ООО «ПК СКОРСА» (Казань, РФ).

Технические характеристики

Технические характеристики	Значение
Диаметр номинальный DN	50
Давление номинальное PN, МПа (кгс/см2)	1,0 (10,0)
Диапазон давлений на входе (Рвх ) МПа (кгс/см² )	0,08…1,0 (0,8…10,0)
Диапазон давлений на выходе (Рвых), МПа (кгс/см2 )	0,02…0,06 (0,2…0,6)
Верхний предел настройки, МПа (кгс/см2 )	0,06 (0,6)
Давление настройки Рн, МПа (кгс/см²)	_________(_______)
Давление пробное Рпр, МПа (кгс/см²)	1,5 (15,0)
Минимальный перепад давления на регуляторе, обеспечивающий его работоспособность ΔР, МПа (кгс/см²)	0,06 (0,6)
Тип регулятора	После себя
Положение затвора	Нормально открытый
Точность поддержания давления на выходе при изменении давления на входе, не более +20%: — при постоянном расходе — при изменении расхода от 10 до 90 % — в момент полного закрытия	+10% +10% не более 15%

Технические характеристики	Значение
Рабочая среда	Воздух
Температура рабочей среды Тр, °С*	-10…+105
Температура окружающей среды Та, °С*	-60…+40
Климатическое исполнение по ГОСТ 15150-69	ХЛ1
Направление подачи среды	Одностороннее, в соответствии с маркировкой на корпусе
Герметичность затвора по ГОСТ 9544-2015	Класс VI
Маркировка взрывозащиты	0Ex h IIB Т3 Ga Х
Присоединение к трубопроводу	Фланцевое, тип 01, исполнение В ГОСТ 33259-2015

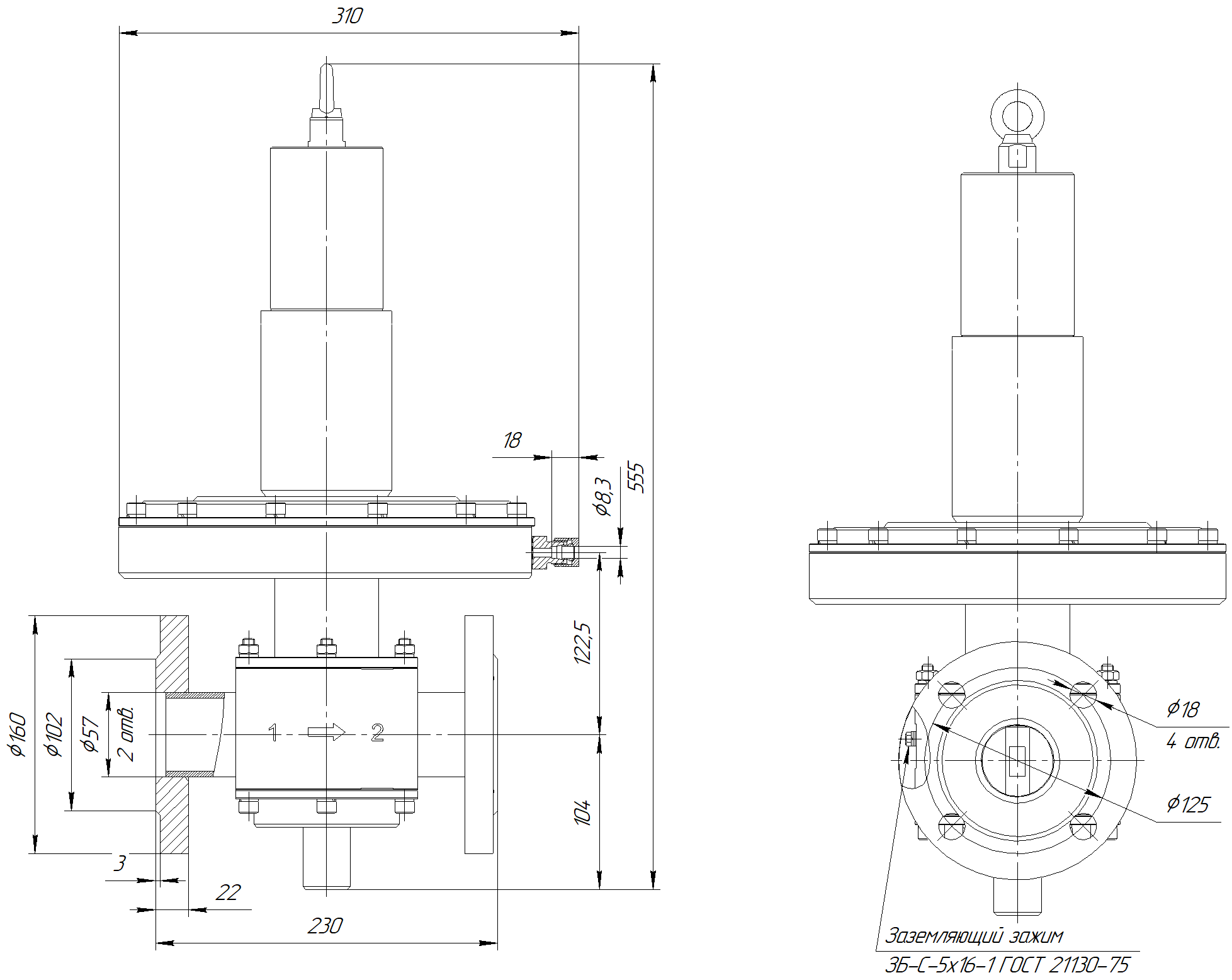

Габаритные размеры, мм	См. рисунок 1
Масса, кг	33+10%

*при нахождении в рабочей среде воды минимальная температура рабочей и окружающей среды плюс 1°С.

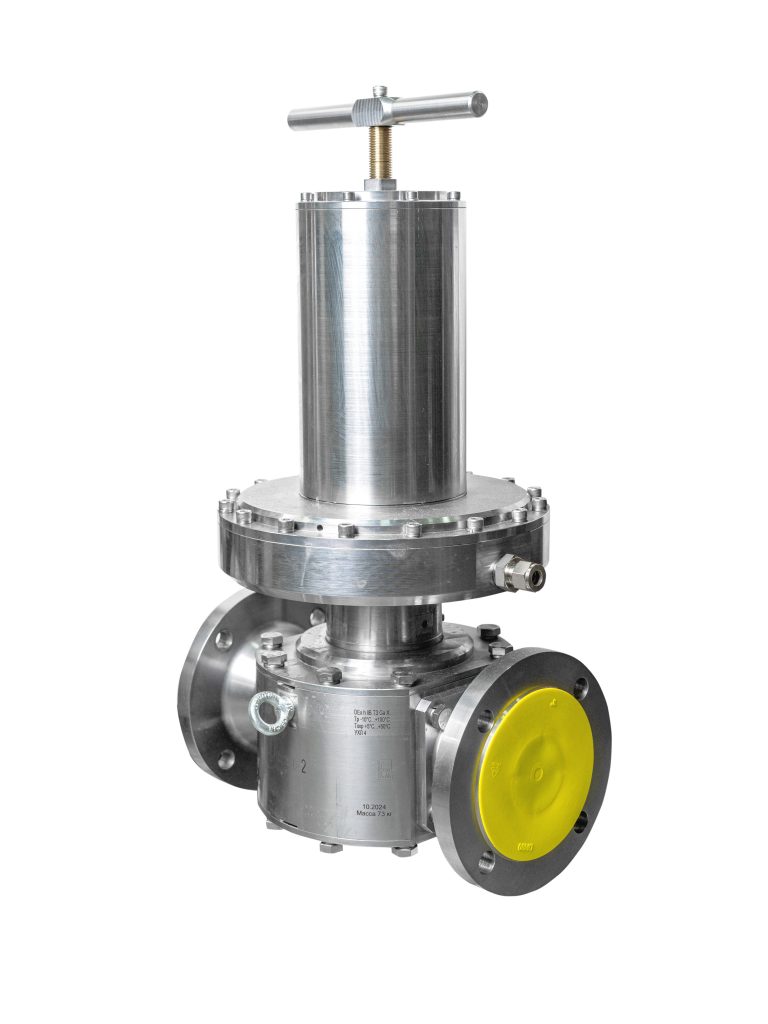

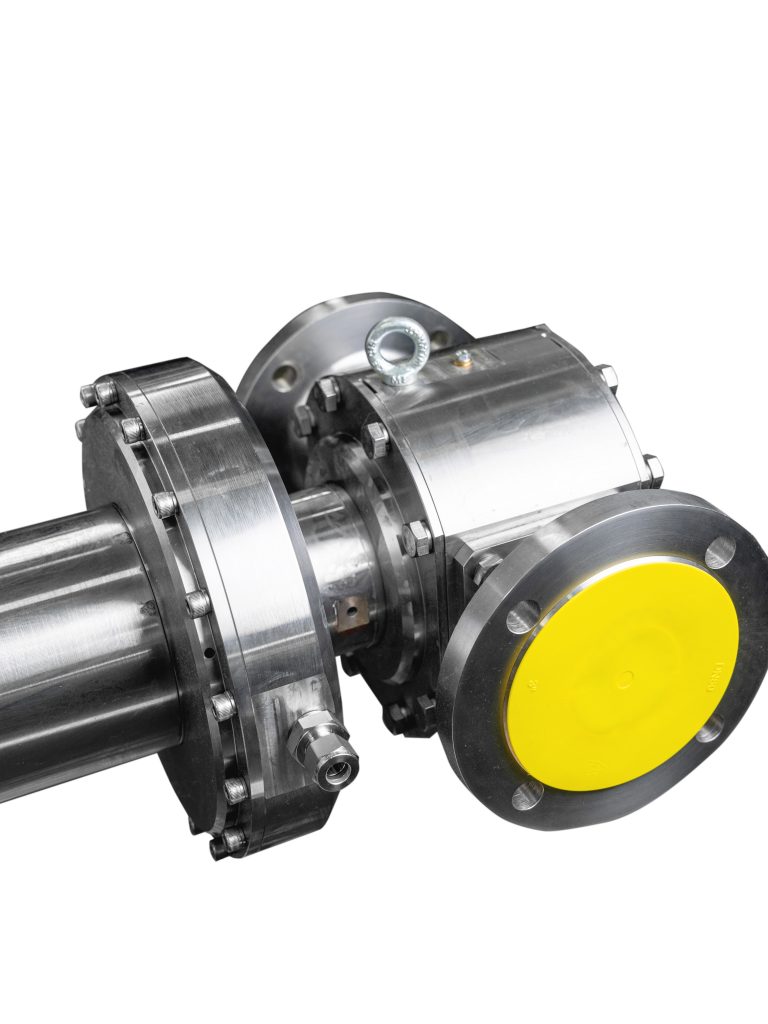

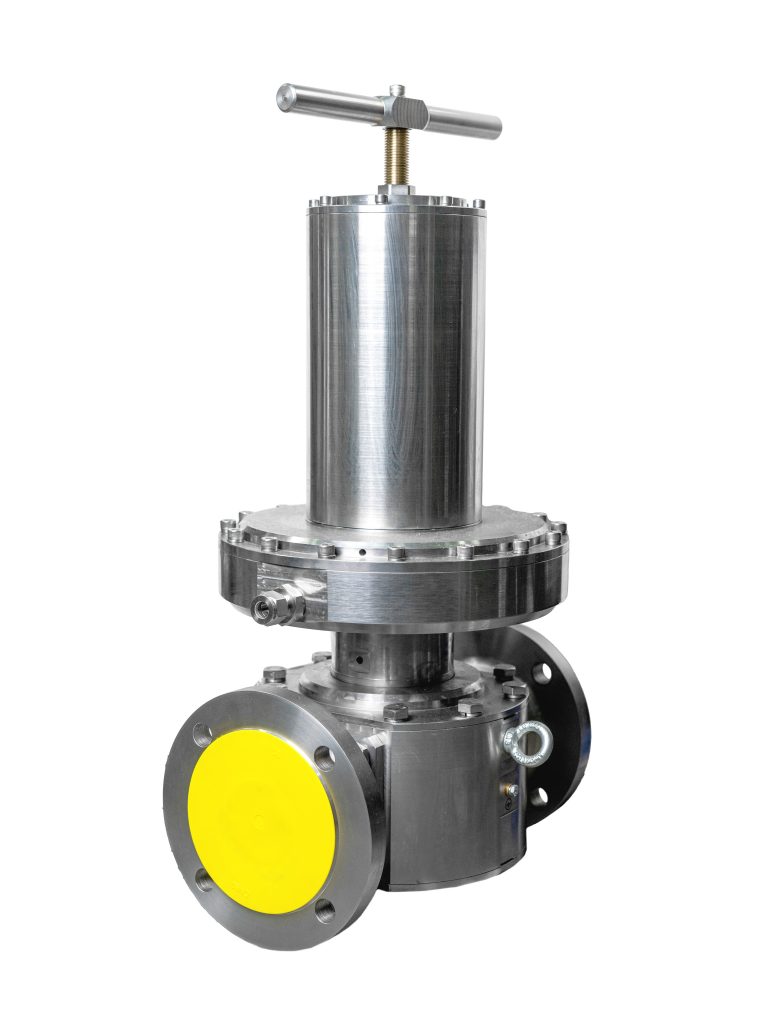

Фотографии РЕГУЛЯТОРА СКОРСА 50/10-0,6-НО-Ф(В/В)

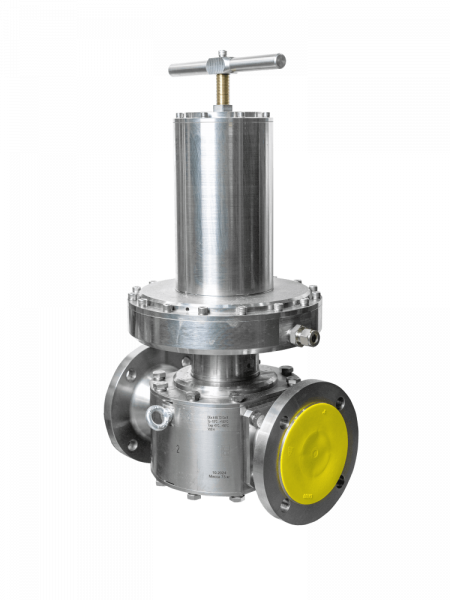

Общий вид
