Клапан предохранительный СКОРСА 50/16-2,5-Ф (В/В) Вз

Клапан СКОРСА 50/16-2,5-Ф (В/В) Вз, изготовленный по ГЕУС.494100.001 ТУ, предназначен для автоматического сброса давления рабочей среды при повышении давления сверх установленного и применяется для предохранения систем от перегрузки.

Клапан предназначен для применения во взрывоопасных средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их строений по ГОСТ 31441.1-2011, во взрывоопасных зонах классов 0, 1 и 2.

Клапан соответствует климатическому исполнению УХЛ2 по ГОСТ 15150-69 и предназначен для эксплуатации при температуре окружающей среды от + 5˚с до + 40 ^ºС.

Степень защиты клапана IP66 по ГОСТ 14254-2015.

Рабочей средой клапана являются минеральные и синтетические масла (не грубее 14 класса чистоты по ГОСТ 17433-80).

Ключевые характеристики:

• DN: 50 мм
• PNвх/PNвых: 1,6 МПа (16 кгс/см²) / 0,6 МПа (6 кгс/см²)
• Давление настройки (Рн): 0,12–0,25 МПа (1,2–2,5 кгс/см²)
• Рабочая среда: масла (класс чистоты не ниже 14 по ГОСТ 17433-80).
• Температура среды: +5…+80°C.
• Взрывозащита: 0Ex h IIB T3 Ga X (для зон 0, 1, 2).
• Герметичность: класс А (ГОСТ 9544-2015).
• Материал корпуса: нержавеющая сталь 12Х18Н10Т.

Область применения:

• Промышленные системы с риском превышения давления (трубопроводы, резервуары, гидравлические системы).
• Взрывоопасные зоны (кроме шахт и подземных сооружений).
• Условия эксплуатации: помещения и наружные установки (климатическое исполнение УХЛ2, степень защиты IP66).

Особенности:

• Угловой тип проточной части, фланцевое присоединение (исполнение В по ГОСТ 33259-2015).
• Регулировка давления срабатывания (Рпо) и закрытия (Рз) винтовым механизмом.
• Ресурс: 1 500 циклов, срок службы — до 30 лет.
• Гарантия: 24 месяца (с момента ввода в эксплуатацию).

Производитель: ООО «ПК СКОРСА» (Казань, РФ).

---

Применение: Для защиты оборудования в нефтегазовой, химической, энергетической и других отраслях, где требуется надежный сброс избыточного давления.

Технические характеристики

Наименование параметра	Значение параметра
Номинальный диаметр DNвх	50
Давление номинальное PNвх, МПа (кгс/см2)	1,6 (16,0)
Давление номинальное PNвых, МПа (кгс/см2)	0,6 (6,0)
Давление пробное входное Рпр вх//Рпрвых, МПа (кгс/см2)	2,4 (24,0)/ 0,9 (9,0)
Давление настройки Рн, МПа (кгс/см2)***	0,16 (1,6)
Давление полного открытия Рпо, МПа (кгс/см2), не более ***	0,21 (2,1)
Давление закрытия Рз, МПа (кгс/см2), 0,8Рн, не менее***	0,13(1,3)
Диапазон давлений настройки ΔР, МПа (кгс/см2)	0,12…0,25 (1,2…2,5)
Диапазон температур рабочей среды Тр, ˚С	+5˚С…+ 80˚С
Диаметр седла Dc, мм	33
Площадь седла клапана F, мм2	855
Коэффициент расхода, , не менее	0,5
Пружина, установленная в клапане	СППК № 11

Тип проточной части клапана	Угловой
Герметичность завтра при давлении настройки (ГОСТ 9544-2015)	Класс А *
Присоединение к трубопроводу	фланцевое по ГОСТ 33259-2015 Тип 21, исполнение В

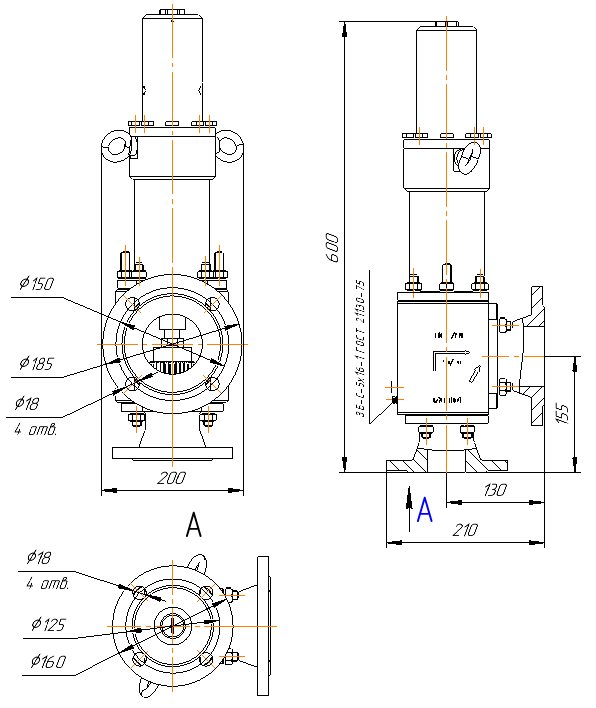

Габаритные размеры, мм	См. рисунок 1
Масса, кг	35±10%
Вид взрывозащиты клапана	0Ex h IIB T3 Ga X**
Материал корпуса	Сталь 12Х18Н10Т ГОСТ 5632-2014

* Герметичность проверяется воздухом при давлении настройки Рн.

** Неэлектрическое оборудование группы II, с уровнем взрывозащиты Gа, с видом взрывозащиты «с» (защита конструкционной безопасностью), температурного класса Т3, безопасного применения Х. Клапан может применяться во взрывоопасных зонах подгруппы IIA, температурных классов Т1 и Т2.

*** При перенастройке клапана, новые значения давлений настроек занести в таблицу 3.

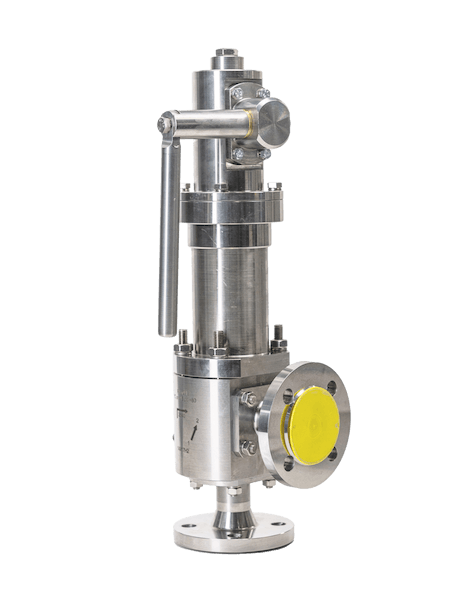

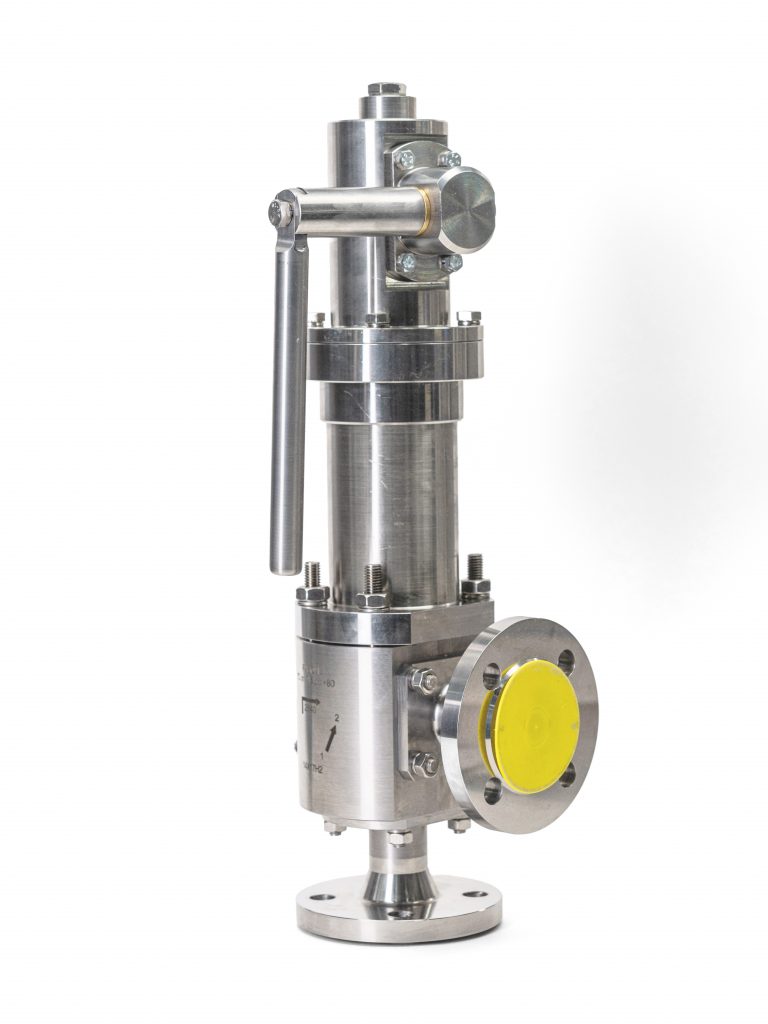

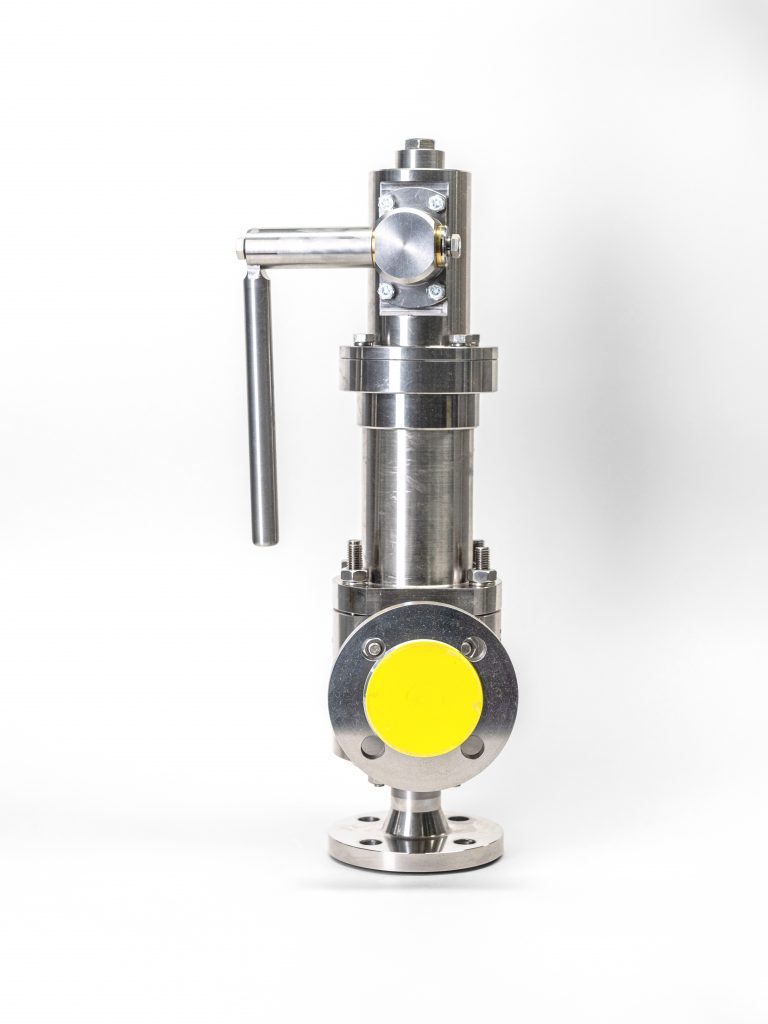

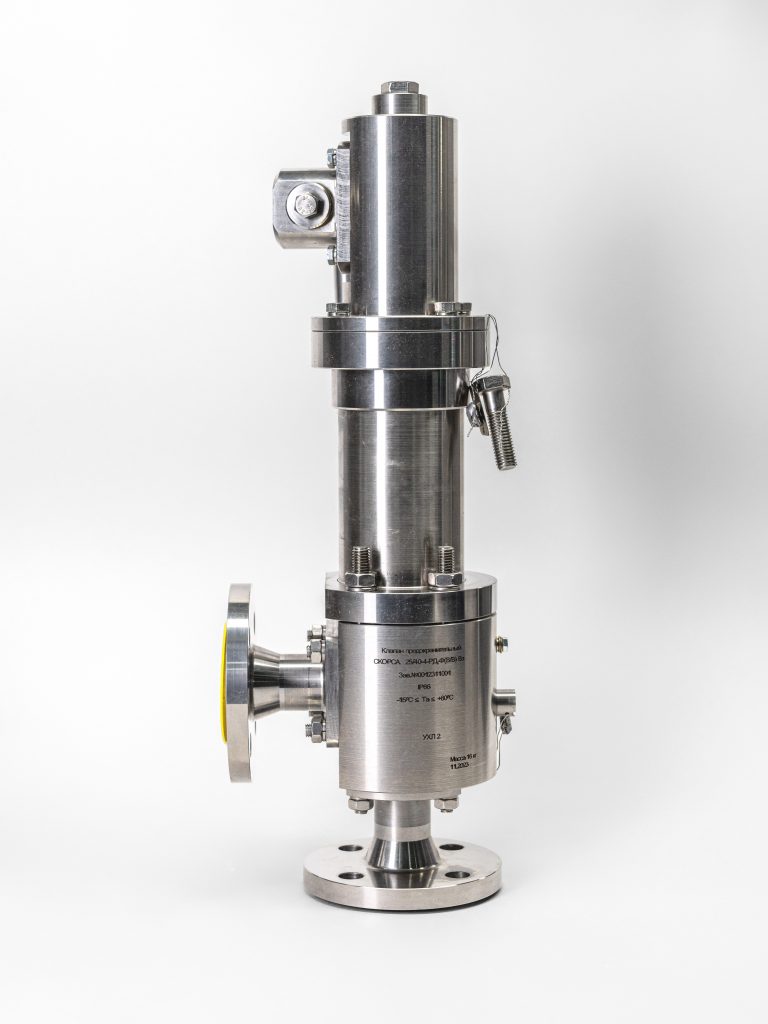

Фотографии клапана
