ОБРАТНЫЙ КЛАПАН СКОРСА 100/16-П Вз
Обратный клапан СКОРСА 100/16-П Вз предназначен для предотвращения обратного потока рабочей среды (воздуха, природного газа) в трубопроводах. Основные особенности:
- Взрывозащищенное исполнение (маркировка 0Ex h IIB T3 Ga X) – подходит для опасных зон (0, 1, 2 по ГОСТ).
- Автоматическое срабатывание при перепаде давления от 0,03 МПа.
- Срок службы до 30 лет, ресурс 50 000 циклов.
Используется в нефтегазовой, химической промышленности, энергетике и других отраслях с повышенными требованиями к безопасности.
Клапан надежен, прост в обслуживании и соответствует российским и международным стандартам.
Назначение изделия, описание и работа
Клапан обратный СКОРСА 100/16-П Вз (далее по тексту — клапан), изготовленный по ГЕУС.494300.002 ТУ, используется в газоперекачивающих агрегатах (ГПА), предназначен для предотвращения обратного потока рабочей среды в трубопроводе.
Клапан предназначен для применения во взрывоопасных газовых средах в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их строений по ГОСТ 31610.0-2019, во взрывоопасных зонах класса 0, 1 и 2 по ГОСТ 31438.1-2011.
Клапан предназначен для работы в нормальном режиме эксплуатации, при котором оборудование выполняет свою заданную функцию в пределах расчетных параметров.
Клапан относится к неэлектрическому оборудованию.
Клапан соответствует климатическому исполнению УХЛ1 по ГОСТ 15150-69 и предназначен для эксплуатации при температуре окружающей среды от минус 20ºС до плюс 110 °С (при эксплуатации клапана на технологических средах с температурой замерзания ниже 0 °С необходимо предусмотреть его обогрев и теплоизоляцию).
Рабочей средой клапана являются воздух (не грубее 10 класса чистоты по ГОСТ 17433-80), природный газ (не грубее 10 класса чистоты по ГОСТ Р 50555-93). Для обеспечения требуемого уровня чистоты среды потребителем должны применяться специальные фильтры.
Технические характеристики
Диаметр номинальный DN
100
Давление номинальное PN, МПа (кгс/см2)
1,6 (16,0)
Перепад давления на клапане, обеспечивающий его работоспособность DР, МПа (кгс/см2)
0,03…1,6 (0,3…16,0)
Пробное давление Рпр, МПа (кгс/см2)
2,4 (24,0)
Присоединение к трубопроводу
Межфланцевое
Направление подачи рабочей среды
Одностороннее, в соответствии с маркировкой на корпусе
Герметичность по затвору (ГОСТ 9544-2015)*
Класс А
Температура рабочей среды Тр, oС
-60…+105
Габаритные размеры, мм
См.рисунок 1
Масса, кг
4,5±0,5
Маркировка взрывозащиты
0Ex h IIB Т3 Ga Х**
Материал корпуса
Сталь 12Х18Н10Т ГОСТ 5949-2018
Температура рабочей среды Тр, oС
-60…+105
* По ГОСТ 9544-2015 герметичность проверяется воздухом при Р= 0,6 МПа.
**Неэлектрическое оборудование группы II, с уровнем взрывозащиты Gа, с видом взрывозащиты «с» (защита конструкционной безопасностью), температурного класса Т3, безопасного применения Х. Возможно применение на температурные классы Т1 и Т2.
Устройство и работа

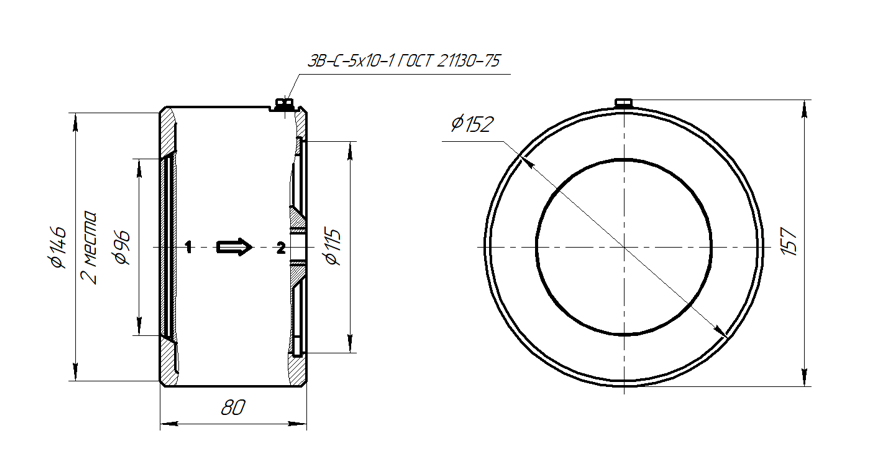

Общий вид клапана представлен на рисунке 1.
Клапан (рисунок 2) состоит из корпуса 1, поршня 2, пружины 3, опоры 4. Уплотнительное кольцо 5 поршня 2 и седло корпуса 1 образуют затвор.
В исходном состоянии клапан находится в закрытом положении. Поршень 2 под действием пружины 3 прижат к седлу к седлу корпуса 1. Полости [1] и [2] разобщены. Рабочая среда поступает в полость [1]. При увеличении давления в полости [1] на 0,03 МПа и более относительно полости [2] поршень 2 открывается. Рабочая среда начинает поступать из полости [1] в полость [2].
Если давление на выходе клапана выше, либо равно давлению на входе клапана, то поршень клапана переходит в закрытое положение, что предотвращает обратный поток среды через клапан.

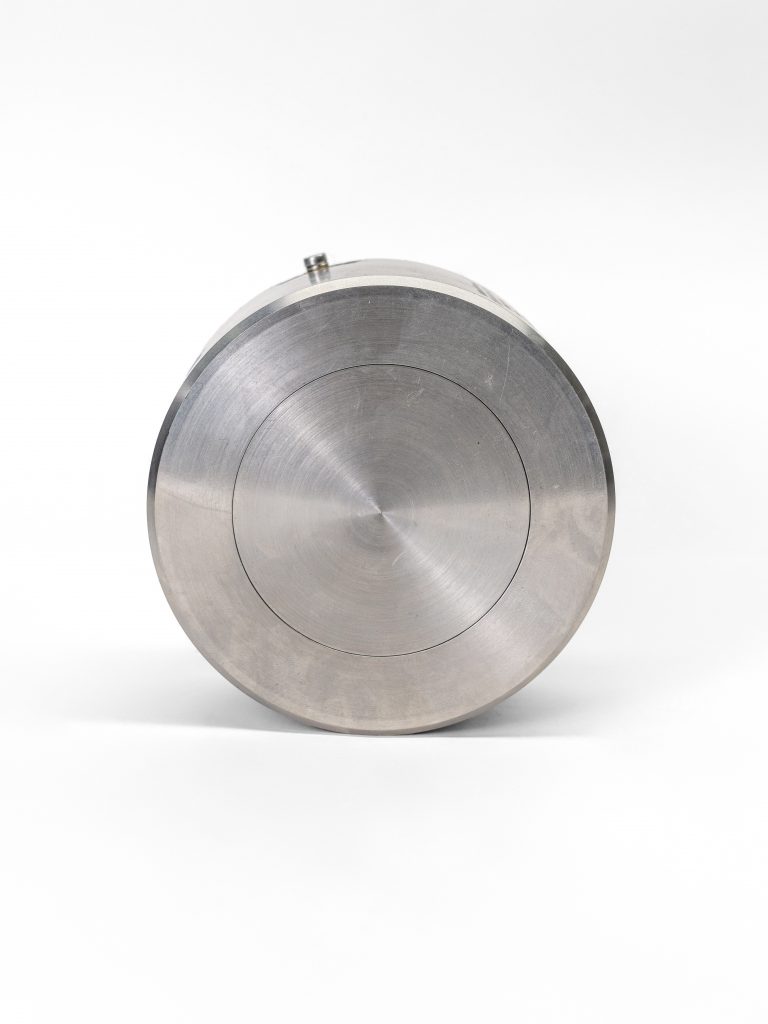

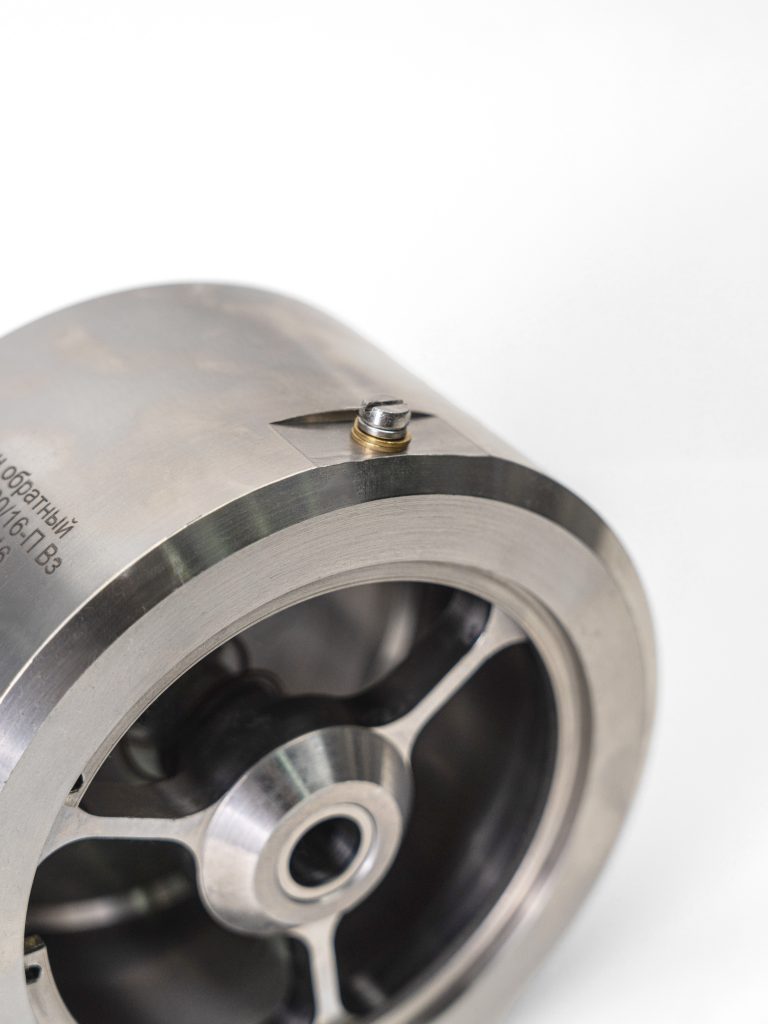

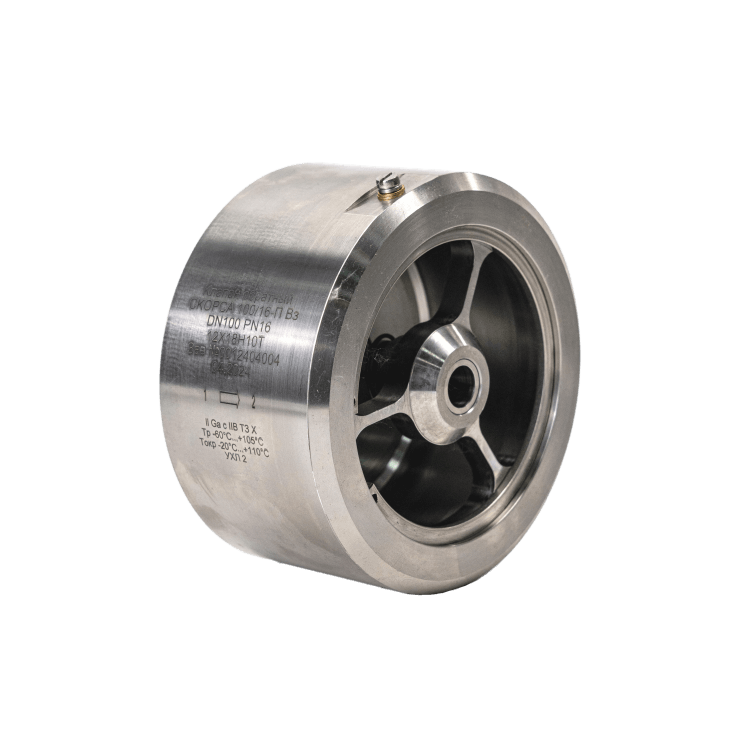

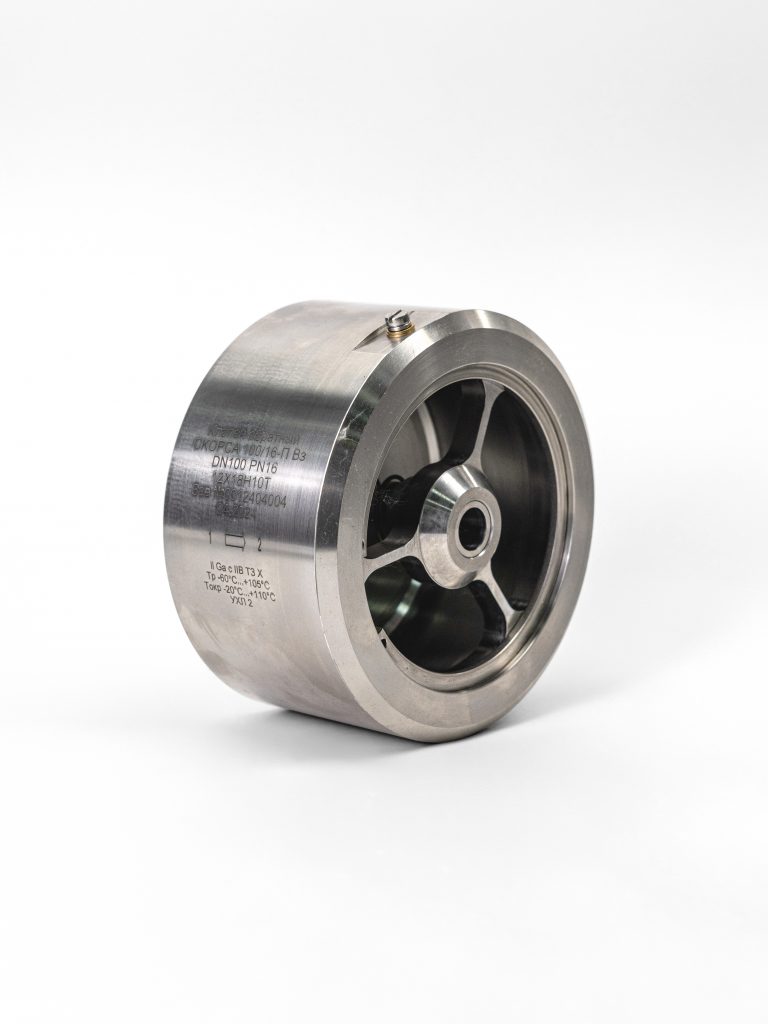

Фотографии обратного клапана СКОРСА 100/16-П Вз
Видеообзор — клапан обратный СКОРСА 100/16-П Вз
Область применения
Клапаны предназначены для применения во взрывоопасных зонах классов 0, 1, 2 по ГОСТ 31438.1 помещений и наружных установок, кроме подземных выработок шахт, рудников и их наземных строений, в которых возможно образование взрывоопасных газовых смесей с воздухом категории IIA, IIB, IIC с температурными классами Т1, Т2, Т3 по ГОСТ 31610.20-1 в соответствии с присвоенной маркировкой взрывозащиты.
Номинальные диаметры клапанов в зависимости от номинального давления среды:
| Диаметр номинальный DN | Номинальное давление, МПа (кгс/см²) |
|---|---|
| От 3 до 10 | До 100,00 (1000,00) |
| От 12 до 20 | До 50,00 (500,00) |
| От 25 до 32 | До 35,00 (350,00) |
| От 40 до 50 | До 25,00 (250,00) |
| От 63 до 80 | До 20,00 (200,00) |
| От 100 до 200 | До 16,00 (160,00) |
Для заказа или уточнения стоимости и деталей — позвоните нам или оставьте свою заявку.
