Электромагнитный привод

Электромагнитный привод СКОРСА 01-027DC-Ш, предназначен для открытия и закрытия канала рабочей среды. Привод конструктивно выполнен таким образом, что запорное устройство установлено в якоре электромагнита привода, а седло монтируется на сопрягаемом агрегате потребителем.

Электромагнитный привод СКОРСА 01-027DC-Ш

Назначение

Управление запорным устройством (открытие/закрытие канала рабочей среды) в системах с природным газом.

Ключевые характеристики:

  • Тип: Тянущий, нормально-закрытый (Н.З.);
  • Давление: 1.6 МПа (16 кгс/см²);
  • Рабочая среда: Природный газ (класс загрязненности ≤10 по ГОСТ 5542-2014);
  • Температуры:
    • Рабочей среды: -40…+120°C;
    • Окружающей среды: -60…+80°C (кратковременно до +150°C).
  • Срабатывание: ≤0.6 с, питание 27 В DC (ток ≤2.0 А);
  • Ресурс: 80 000 часов / 100 000 циклов;
  • Защита: IP20, климатическое исполнение УХЛ 2;
  • Присоединение: Резьба М33×1.

Область применения:

  • Газораспределительные системы;
  • Промышленные и энергетические установки с природным газом;
  • Оборудование, работающее в широком температурном диапазоне.

Преимущества:

  • Высокая скорость срабатывания (≤0.6 с);
  • Надежность в экстремальных условиях (от -60°C до +80°C и кратковременно +150°C не более 5 мин за 1 час работы);
  • Срок службы (25 лет).

Технические характеристики

Наименование параметраЗначение
Тип приводаТянущий
Давление номинальное PN, МПа (кгс/см²)1,6 (16,0)
Подключение питанияВилка 2РТТ20БПН2Ш40В ГЕО.364.120 ТУ либо Вилка 2РТТ20БПН2Ш40В АШДК.434410.060 ТУ
Присоединение к сопрягаемому агрегатуМ33х1
Положение затвораН.З.
Рабочая средаПриродный газ, не грубее 10 класса загрязненности по ГОСТ 5542-2014
Тяговое усилие привода в начале хода (с учетом усилия пружины, установленной в приводе), кг, не менее4,8
Усилие пружины, прижимающей уплотняющий элемент, кг2,6…3,2
Ход якоря, мм1+0,5
Режим работыПри выполнении горячего запуска время работы не более 30 с.
Время срабатывания привода, с, не более0,6*
Диапазон давления рабочей среды кгс/см22…5
Диапазон температур рабочей среды Тр, °С-40…+120°
Диапазон температур окружающей среды Токр, °С-60…+80 (кратковременно +150 не более 5 мин за 1 час работы)
Диапазон изменения атмосферного давления кПа (мм рт. Ст.)От 84,0(630) до 106,7 (800)
Климатическое исполнениеУХЛ 2
Максимальная температура нагрева привода, °С120
Напряжение питания, В27+10% DC
Ток, потребляемый обмоткой электромагнита привода (под напряжением 27 В и температуре окружающей среды 20°С), А, не более2,0А
Номинальное сопротивление обмотки, Ом18,3+8%
Степень защиты от пыли и влаги по ГОСТ 14254-2015, не нижеIP20
Воздействие механических факторов внешней средыГруппа М18 ГОСТ 17516.1-90
Масса, кг0,9±0,1

* Под временем срабатывания понимается время с момента подачи напряжения питания до момента окончания перемещения якоря в крайнее положение.

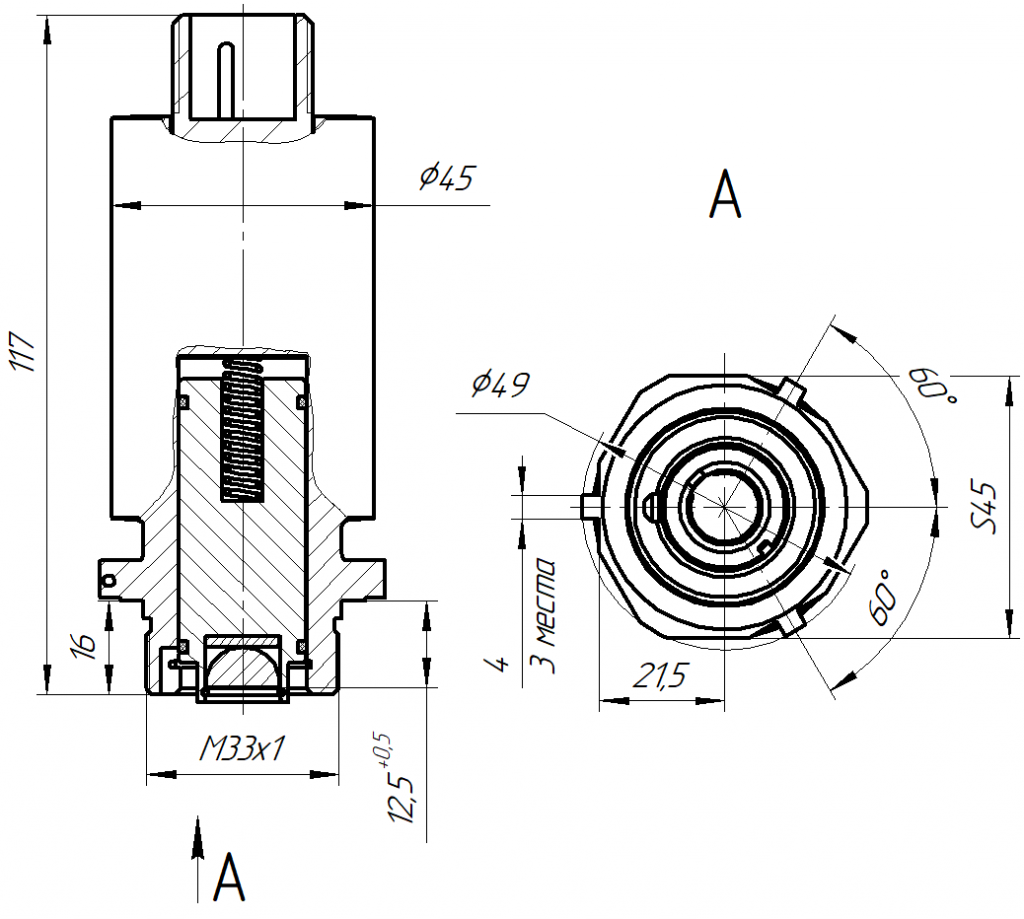

Общий вид

Электромагнитный привод СКОРСА 01-027DC-Ш - Общий вид изделия на схеме с размерами
Общий вид привода

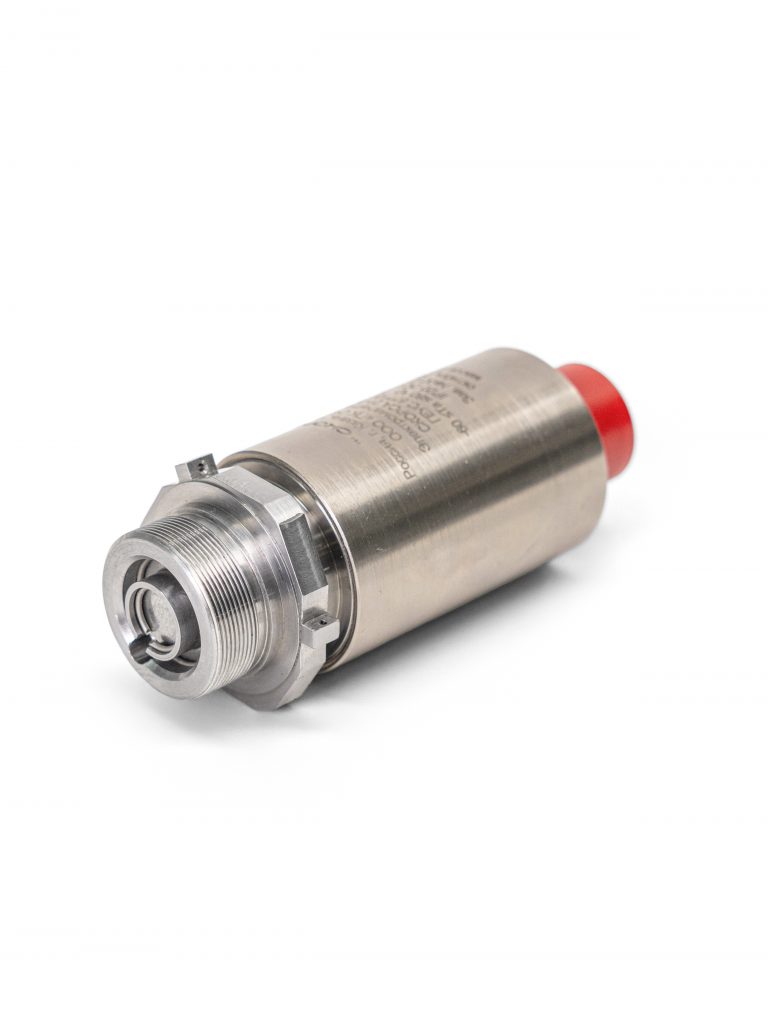

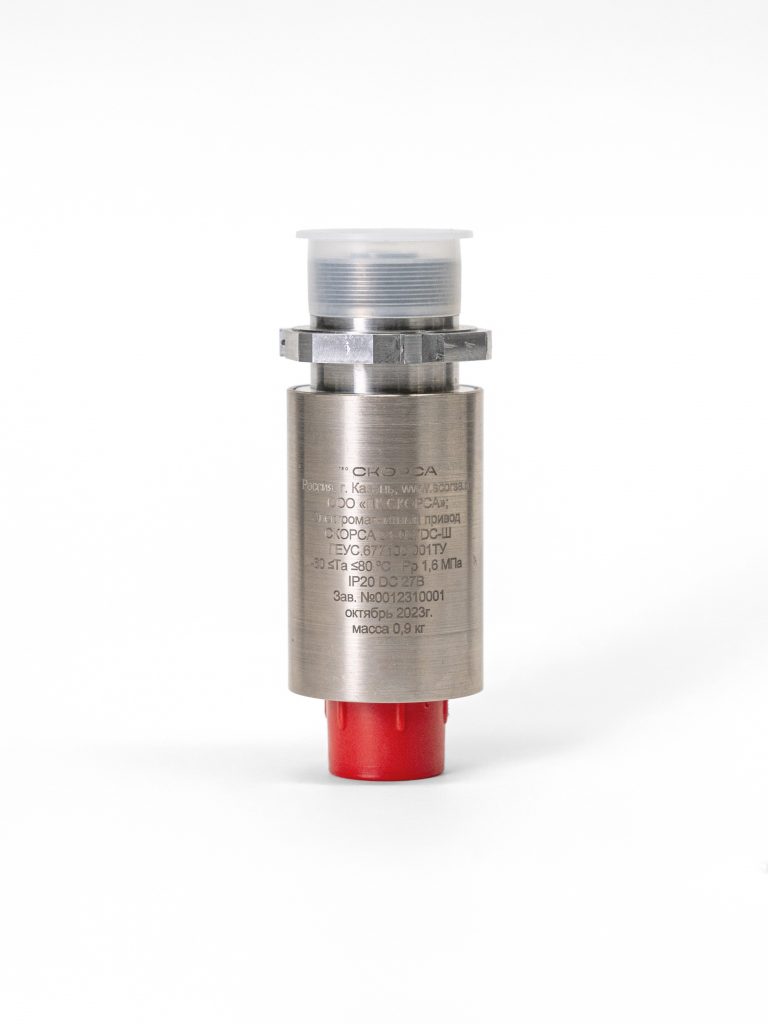

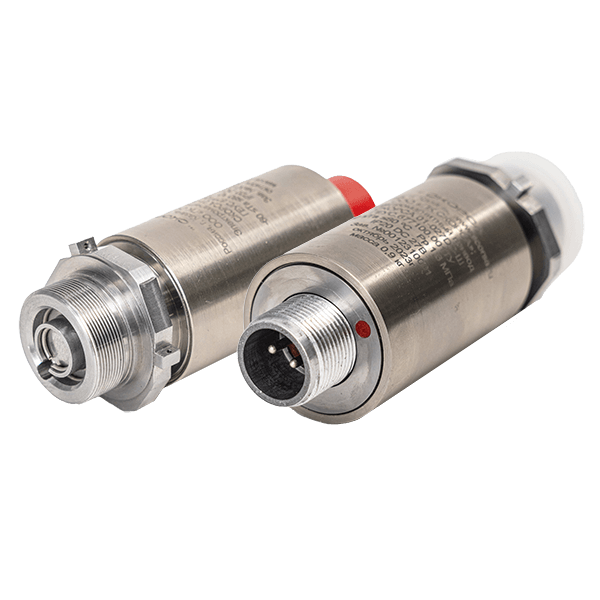

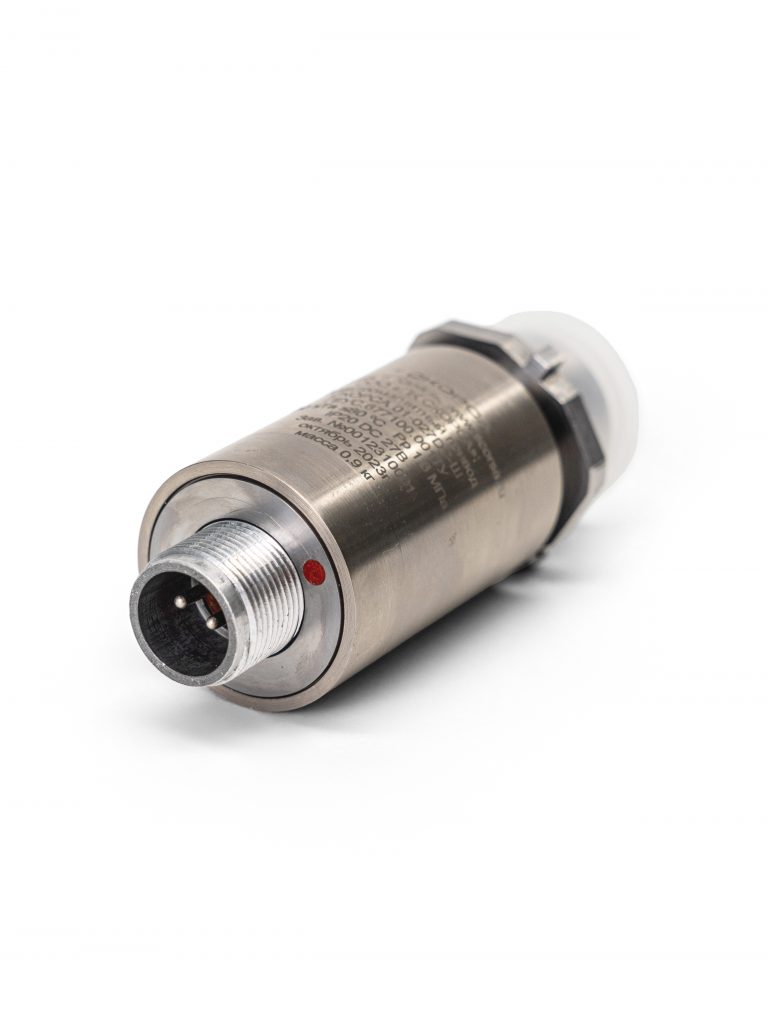

Фотографии привода

Видео привода

По вопросам приобретения привода и агрегатов для газотурбинных двигателей, уточнения стоимости и деталей — позвоните нам или оставьте заявку.
