Дозатор газа

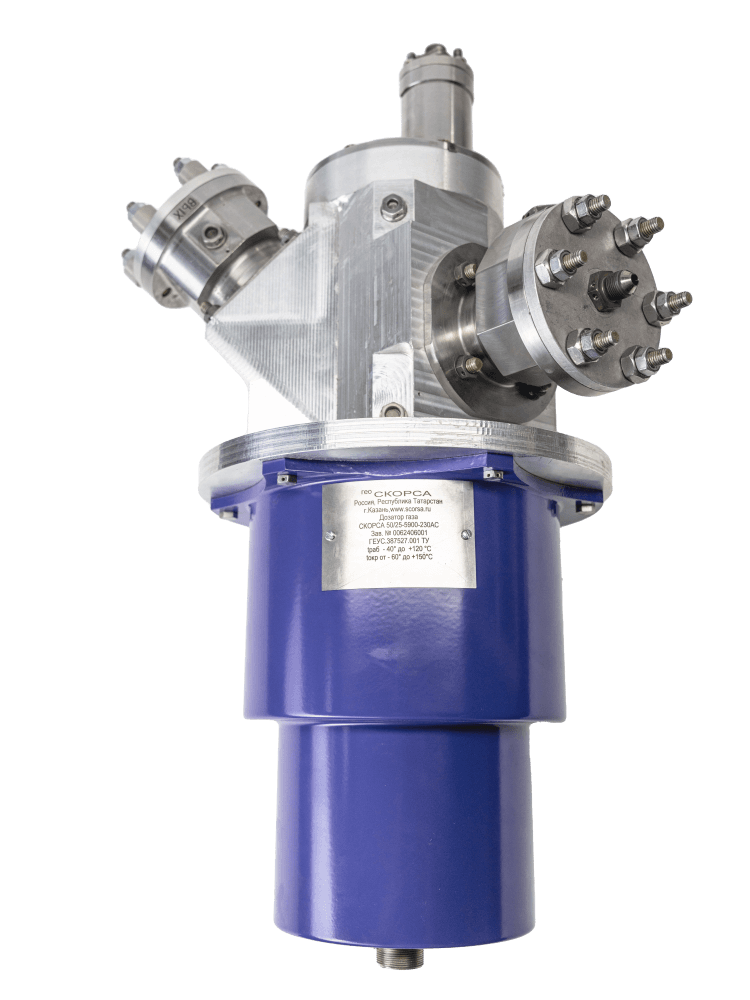

Дозатор газа СКОРСА 50/25-5900-230АС предназначен для точного дозирования расхода природного газа, подаваемого к силовому приводу газотурбинных установок (ГТУ). Управление осуществляется электрическим сигналом (4–20 мА) от системы управления ГТУ.
Дозатор газа применяется в газотурбинных двигателях НК-16СТ производства АО «КМПО».
Преимущества
- Высокая точность регулировки – плавное управление расходом газа через шаговый двигатель.
- Широкий диапазон рабочих температур – устойчивая работа в экстремальных условиях.
- Долгий срок службы – до 30 лет при соблюдении условий эксплуатации.
- Надежность – коррозионностойкие материалы, защита от внешних воздействий.
- Быстрое аварийное срабатывание – время перекладки иглы ≤ 0,3 с.
Технические характеристики
| Наименование параметра | Значение |
| Диаметр номинальный DN | 50 |
| Давление номинальное PN, МПа (кгс/см²) | 2,4±0,1 (24,0±1) |
| Максимально допустимое давление газа на входе, МПа (кгс/см²) | не более 2,5 (25,0) |
| Направление подачи среды | Одностороннее |
| Диапазон температур рабочей среды Тр, ºС, не более | -40…+120 |
| Диапазон температур окружающей среды Т, ºС | -60…+150 |
| Потребляемая мощность Вт, не более | 600 |
| Электропитание блока управления – основное, переменным током; – аварийное постоянным током | 220 В, 50 Гц 24 (27) В |
| Управляющий входной аналоговый сигнал | 4 … 20 мА |
| Разъем для подключения датчика управления шаговым двигателем | РСГС10 |
| Разъем для подключения шагового двигателя | 2РМГ22Б10Ш1Е2 |
| Рабочая среда | природный газ по ГОСТ 5542-87 |
| Габаритные размеры, мм | См. приложение А |
| Дозируемый расход газа, кг/ч | 20-5900 |
| Сопротивление изоляции, при напряжении 500 В, МОм | 20 |
| Масса БУШДМ-1, кг, не более | 14 |
| Масса, кг, не более | 28 |

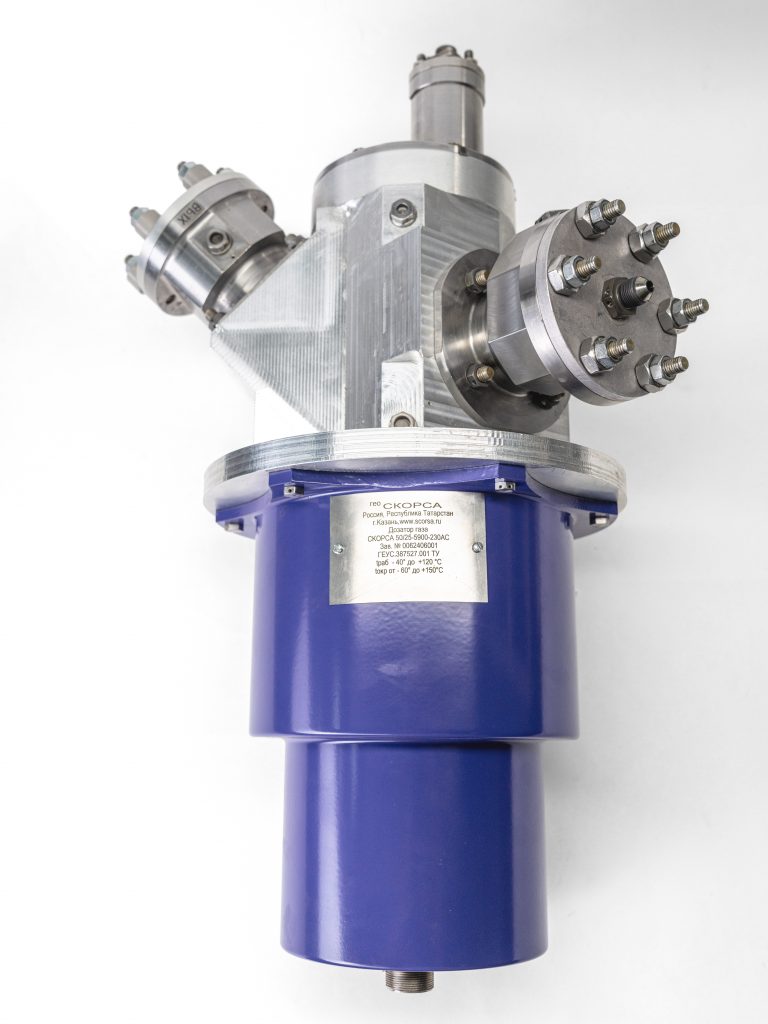

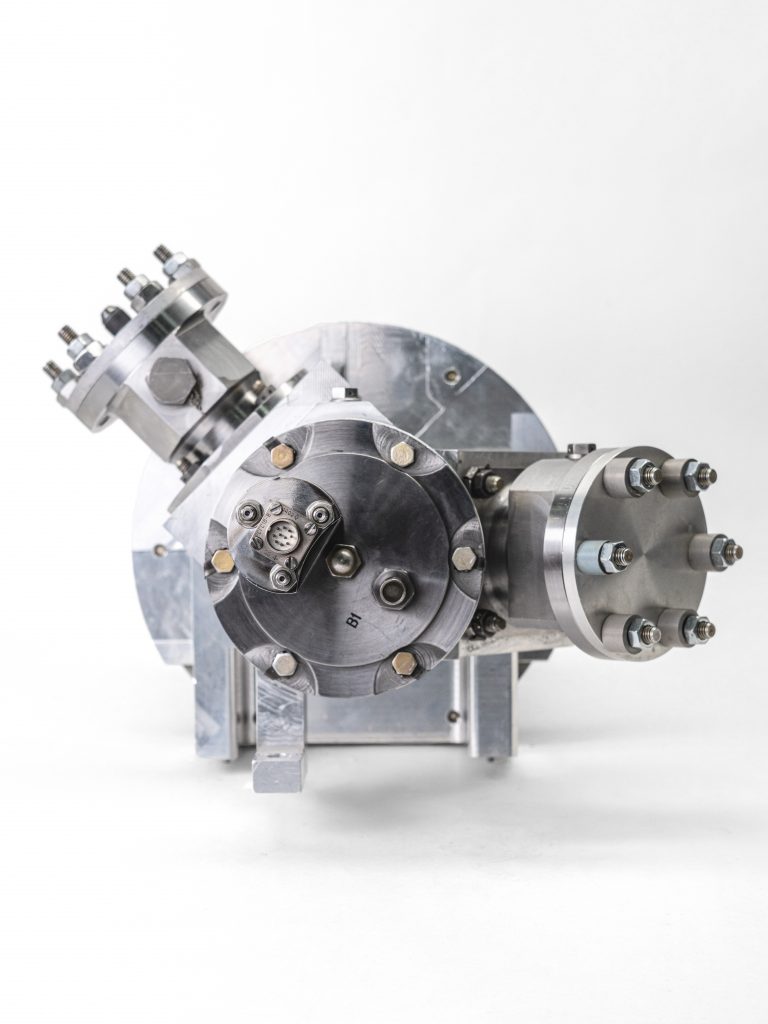

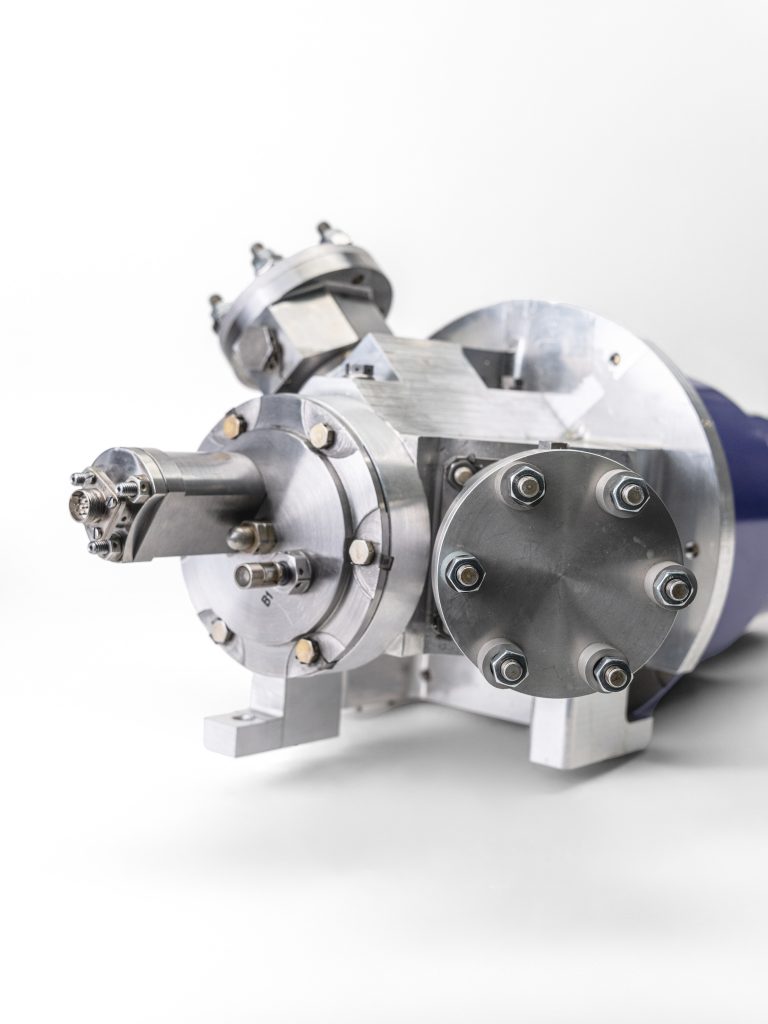

Фотографии дозатора
По вопросам приобретения дозатора газа и агрегатов для газотурбинных двигателей, уточнения стоимости и деталей — позвоните нам или оставьте заявку.
